Transformador R.F. Relación 1:9 Para Antena EndFed.
Para la

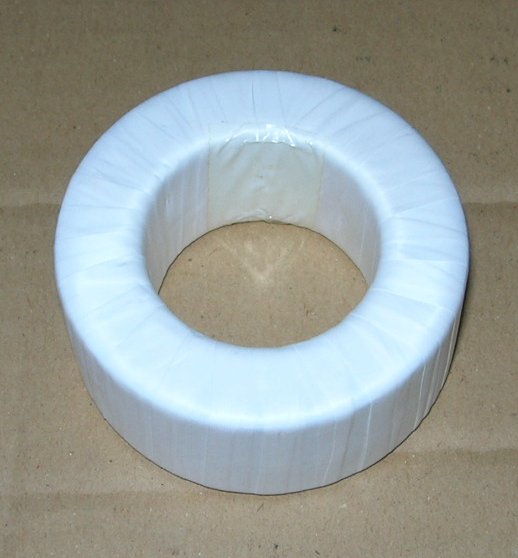

construcción de éste trafo se han usado 2 toroides de
ferrita Amidon FT240-43 convenientemente pegados y dándole

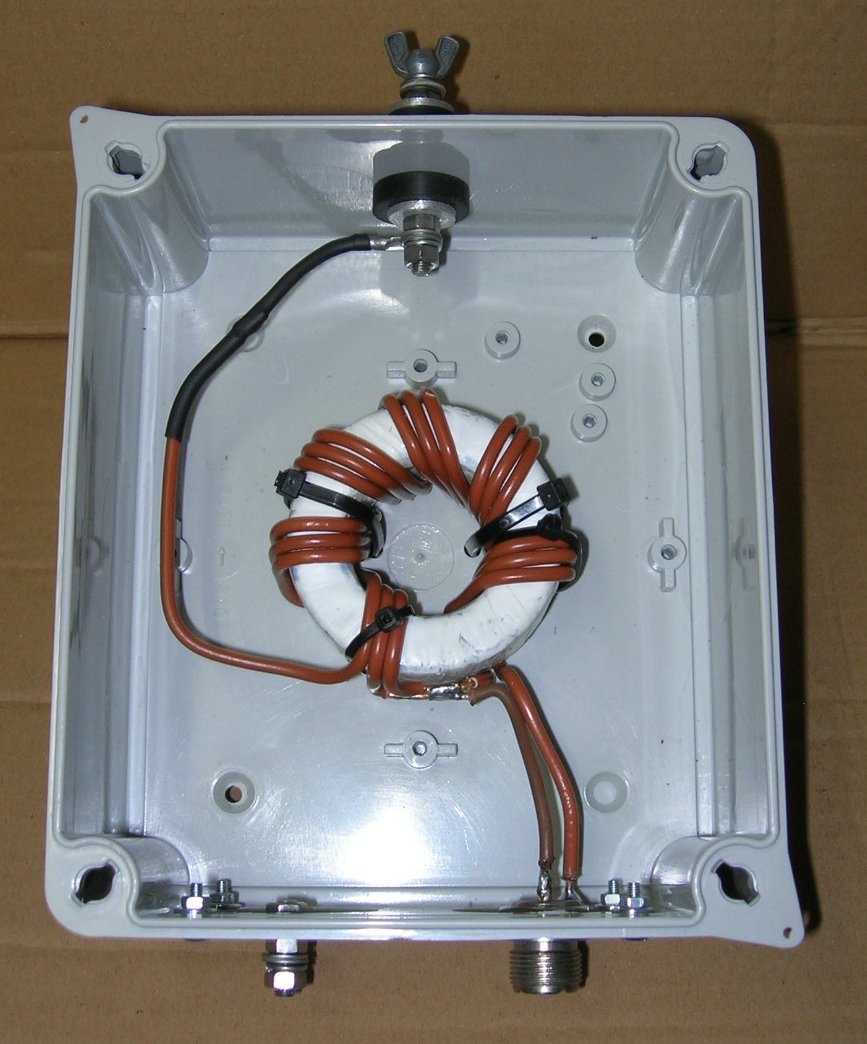

2 capas de cinta de teflón. El devanado trifilar consta de 6
espiras de hilo rígido de 2.5 m/m. cuadrados de sección.

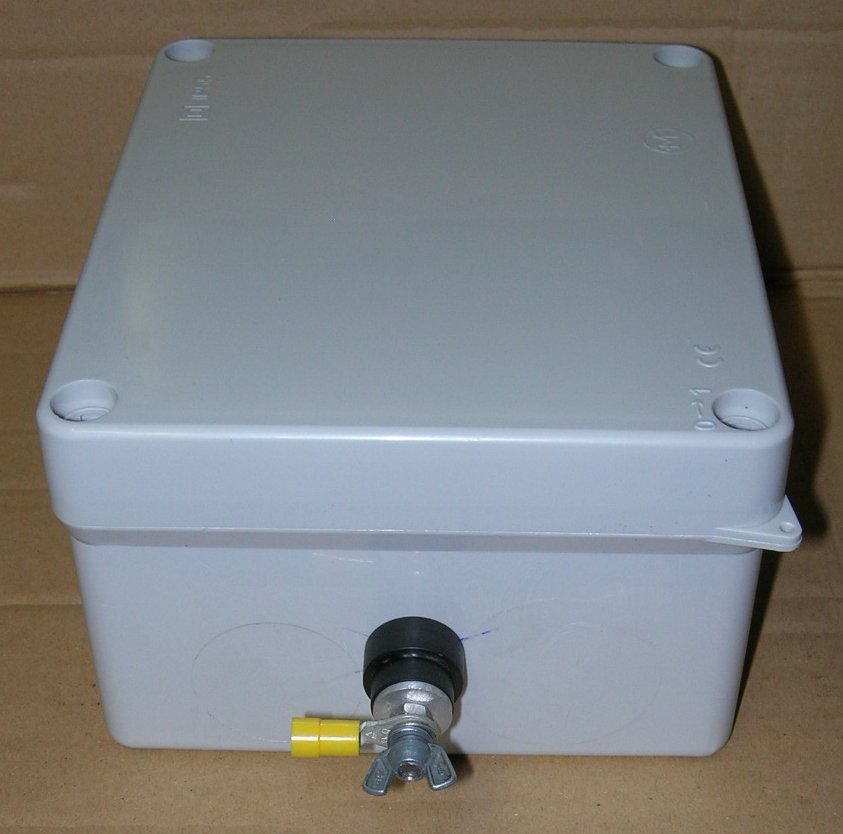

El conjunto se ha ubicado en una caja de conexiones estanca de 145 x 170 m/m.
Se ha comprobado cargándolo con 3 resistencias de carbón
de 150 Ohms en serie dando una respuesta aceptable. Probablemente
separando algo más el grupo de espiras sobre el núcleo,
la R.O.E. en la parte alta de la banda hubiera sido mejor, no obstante
el acoplador automático del equipo no tiene dificultad alguna en
dejar la R.O.E. de mi EndFed de 20 mts. de longitud a 1:1 en todas las
bandas de H.F.
