Experiencia con un triodo GS35B con reja a masa (actualmente en proceso de reforma para HF)

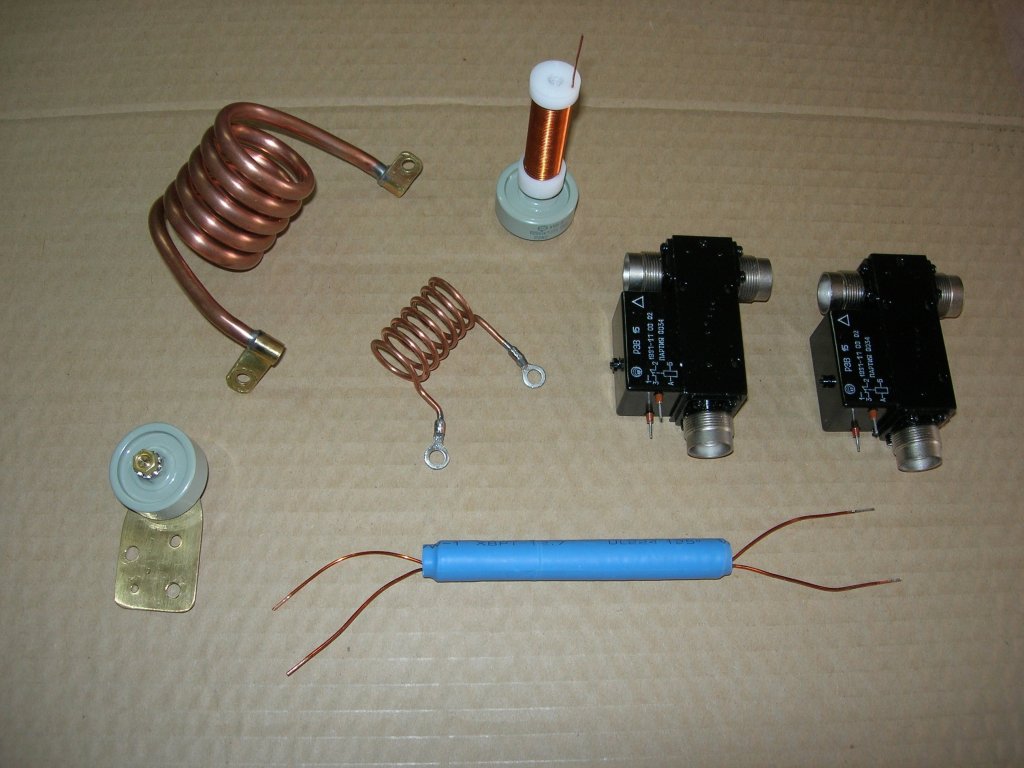

Recopilando material
![]() |
---|

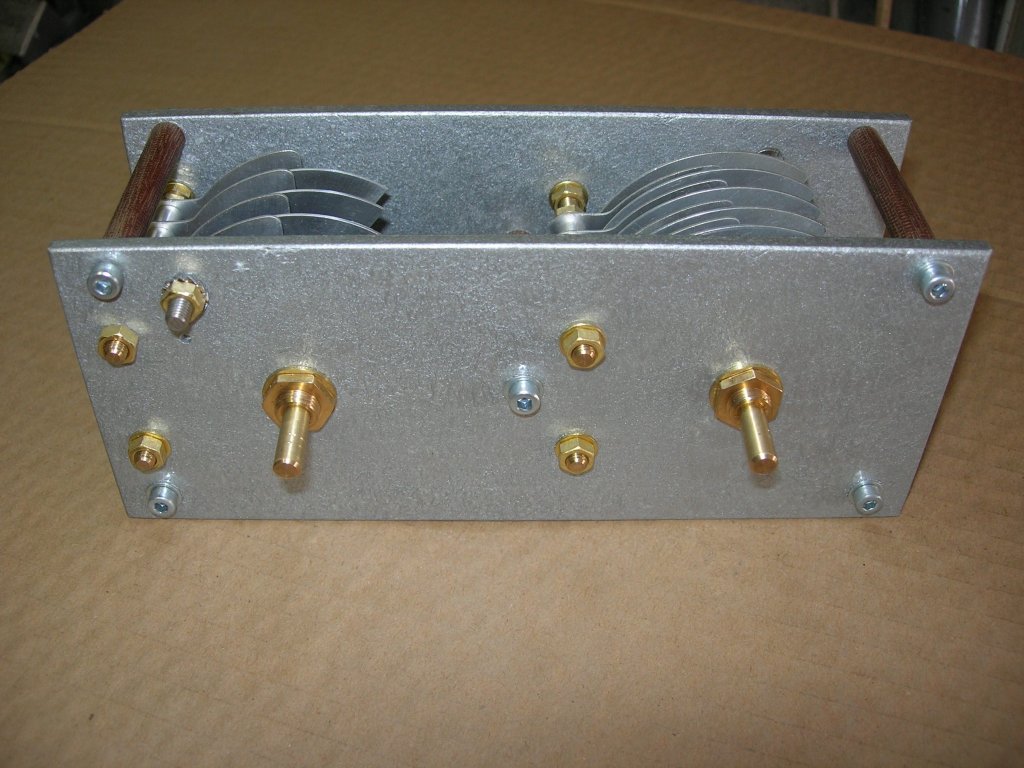

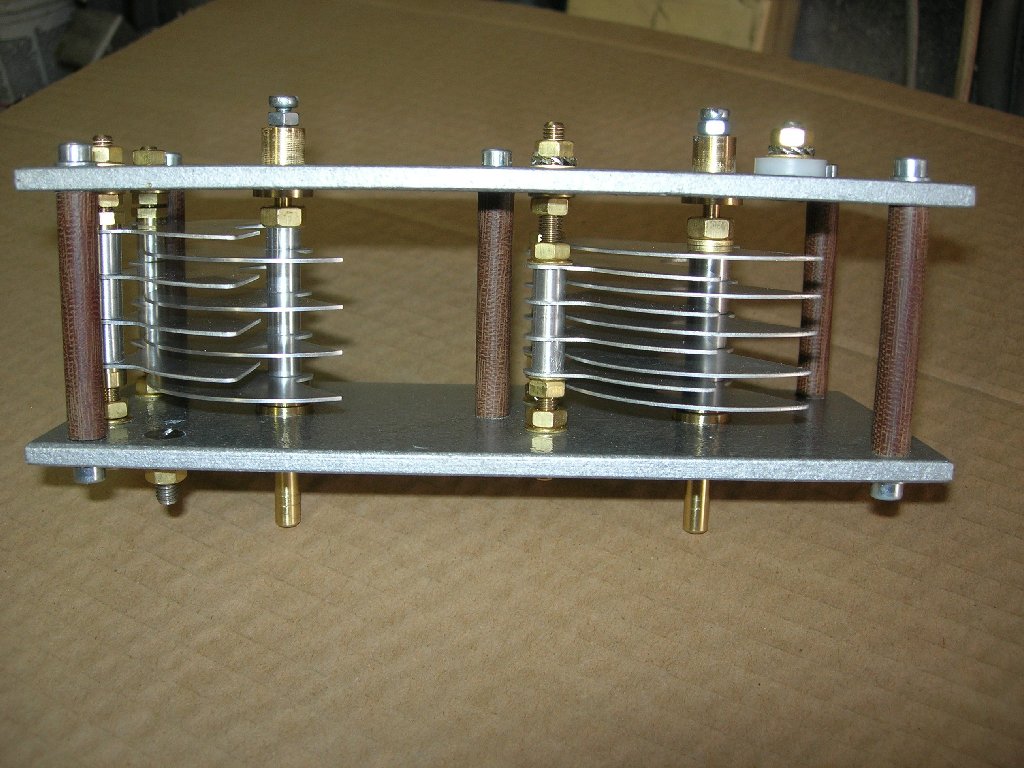

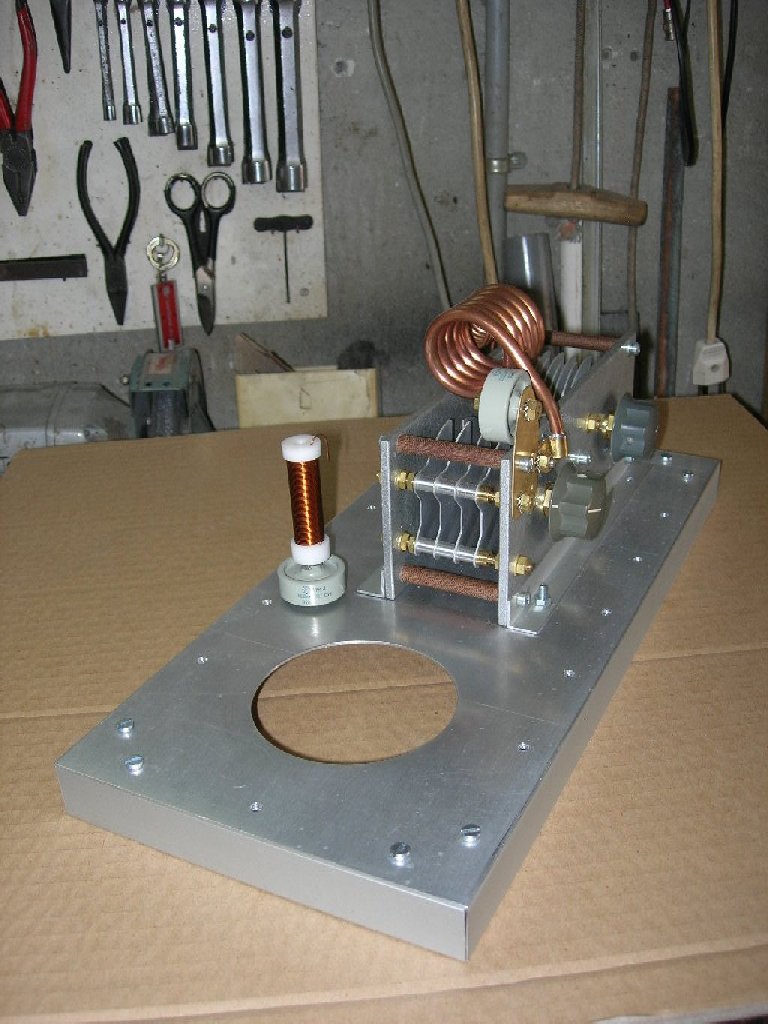

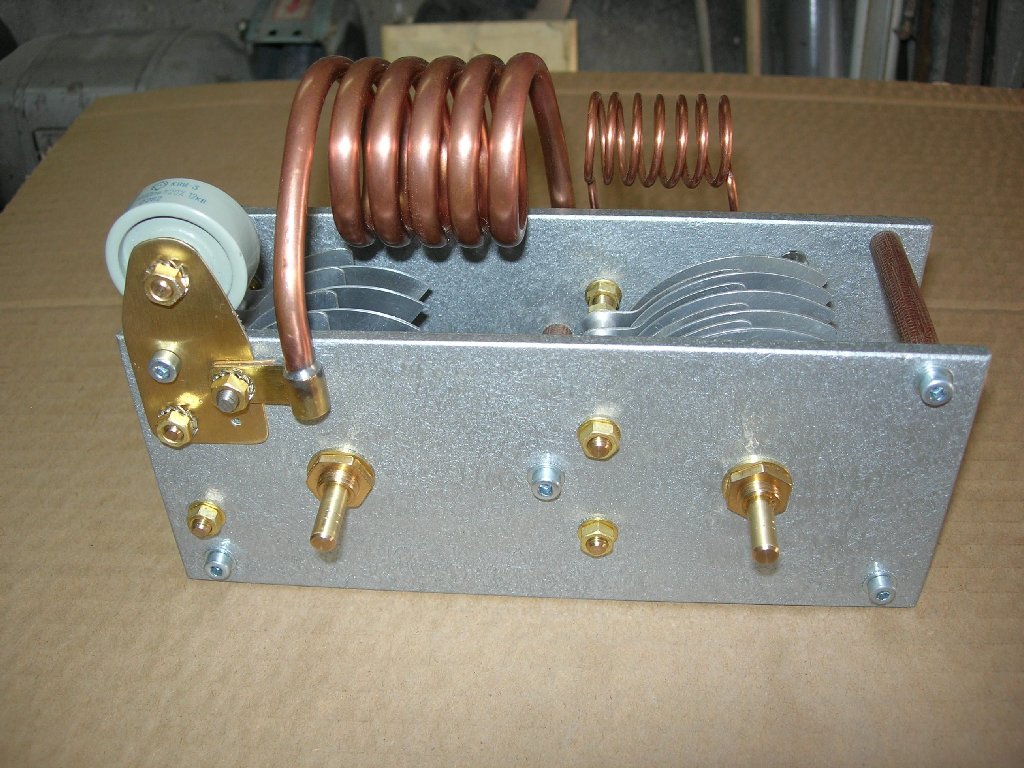

Conjunto condensadores de sintonía de placa y antena "hecho en casa"
![]() |
![]() |
![]() |
---|

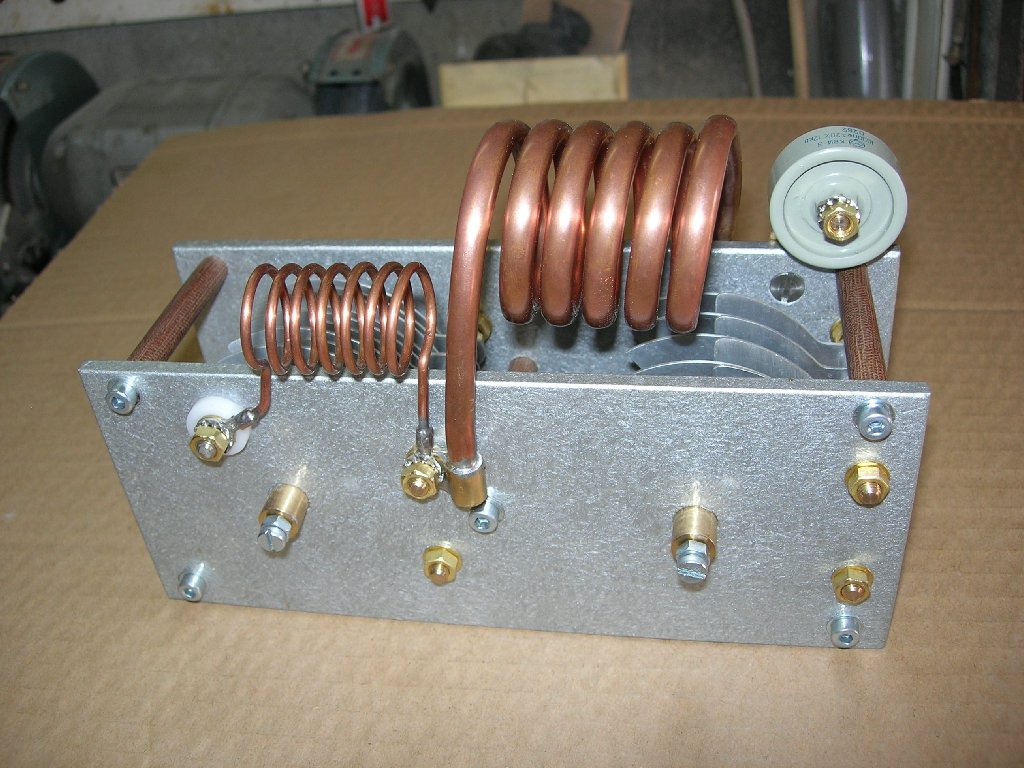

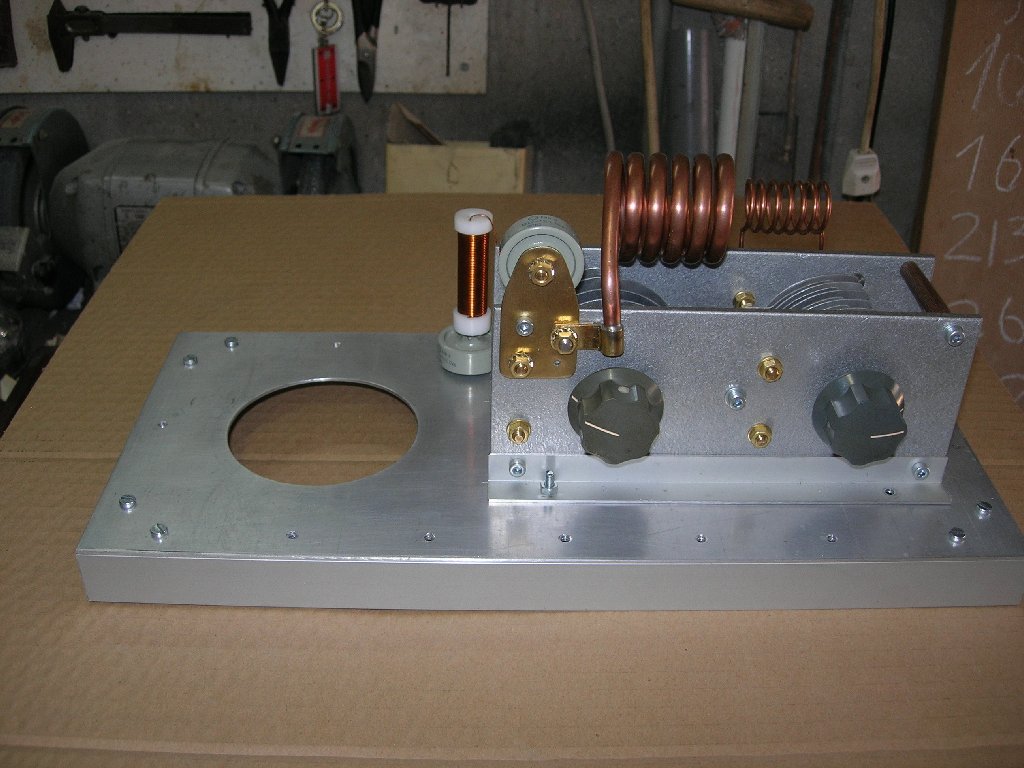

Detalle del tanke Pi - L, previamente se ha hecho "la prueba en frío" respondiendo satisfactoriamente, ya veremos en la "prueba de fuego"
![]() |
![]() |
![]() |
![]() |
---|

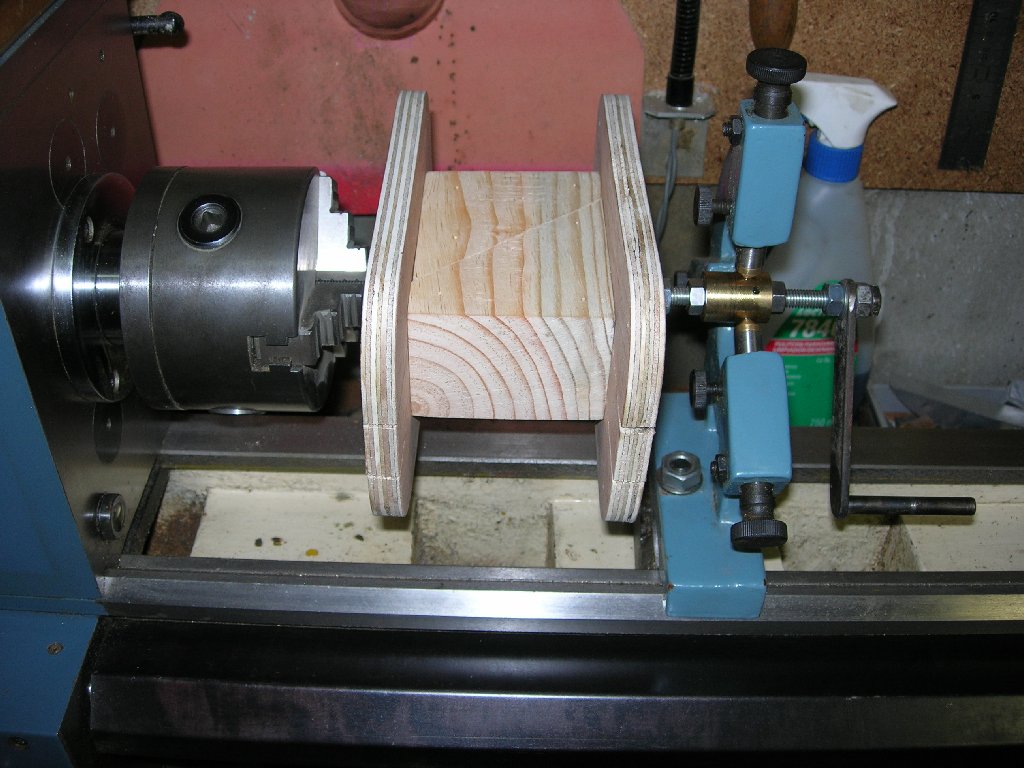

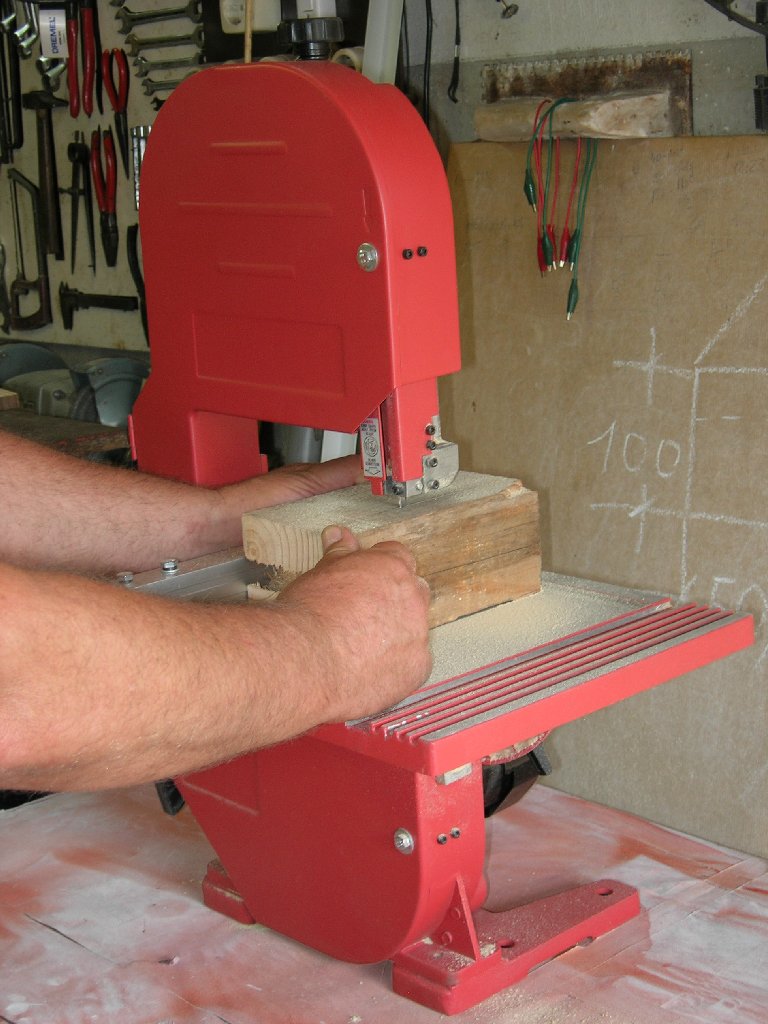

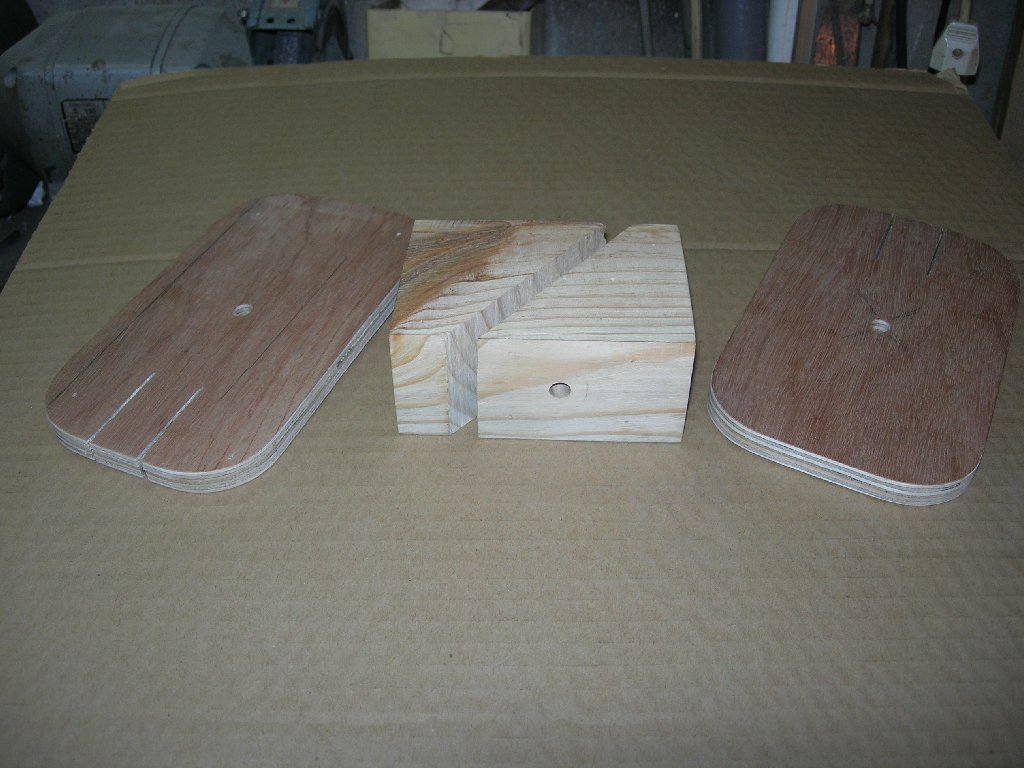

Preparando el molde para el devanado del trafo de alta
![]() |
![]() |
![]() |
---|

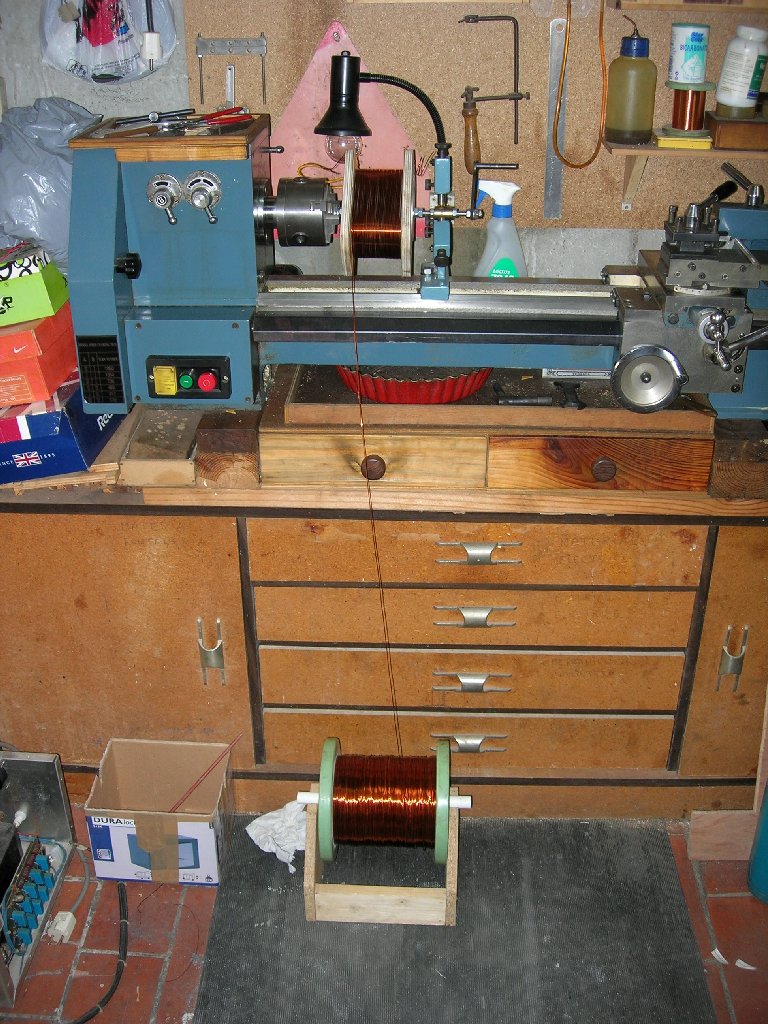

Fin del devanado de alta, se trata de 1151 espiras devanadas a mano en 11 capas de hilo de 0.7 m/m. de diámetro
![]() |
![]() |
![]() |
![]() |
---|

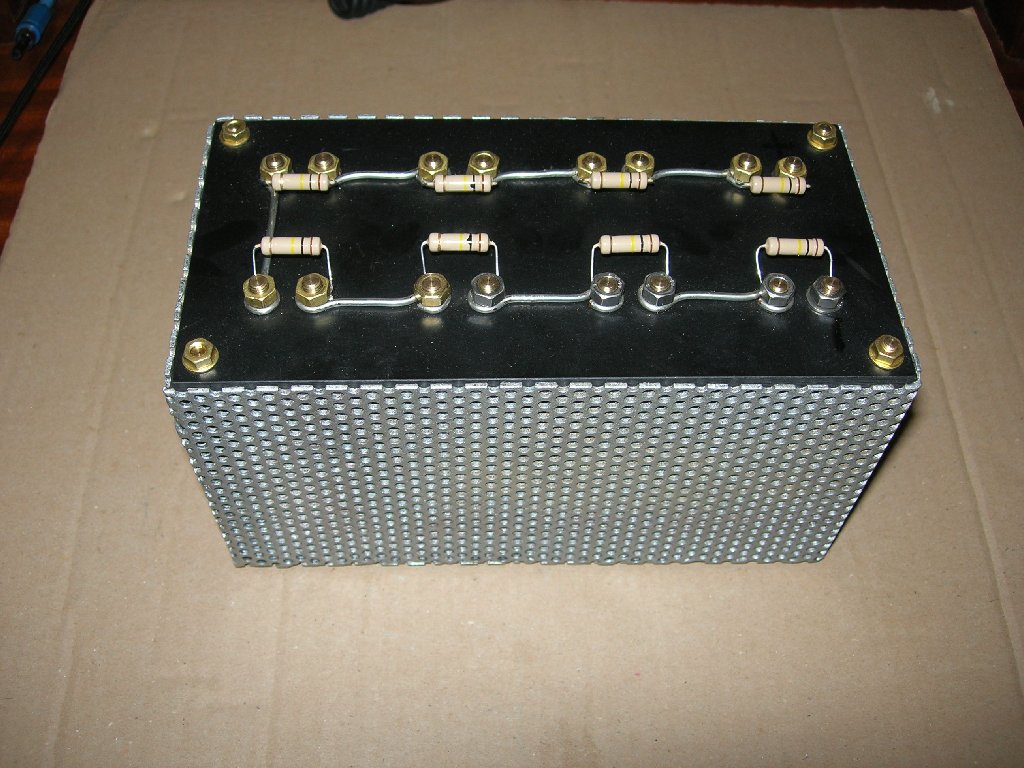

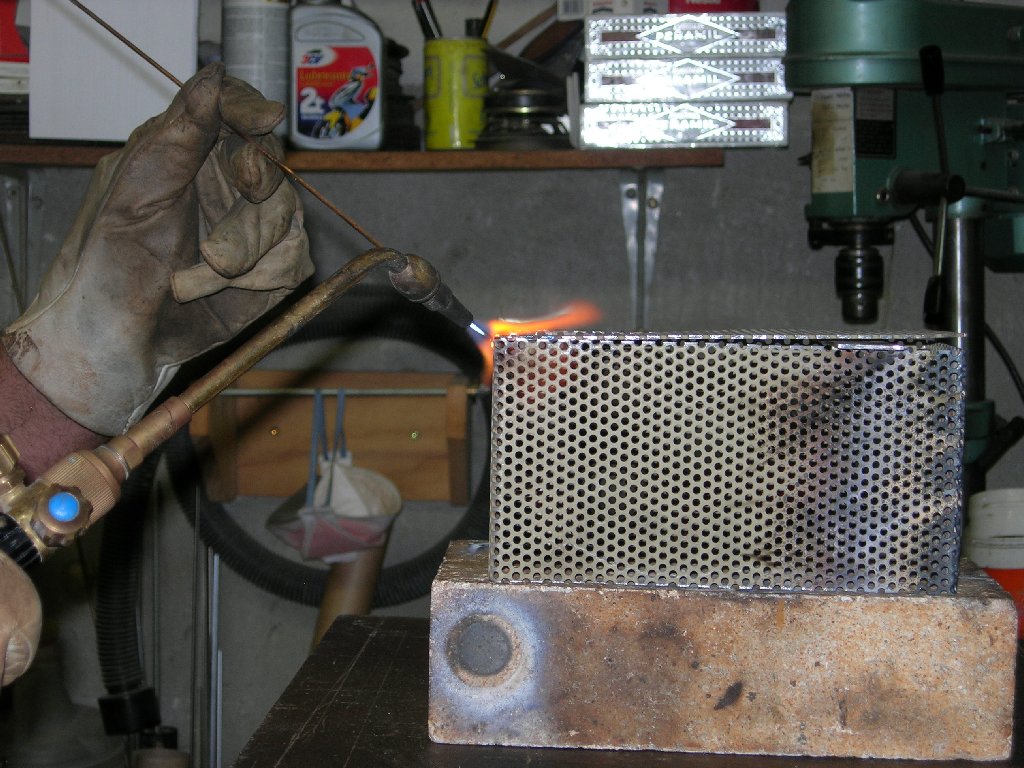

Construyendo el contenedor para los condensadores de filtro de la fuente de alta
![]() |
![]() |
![]() |
---|

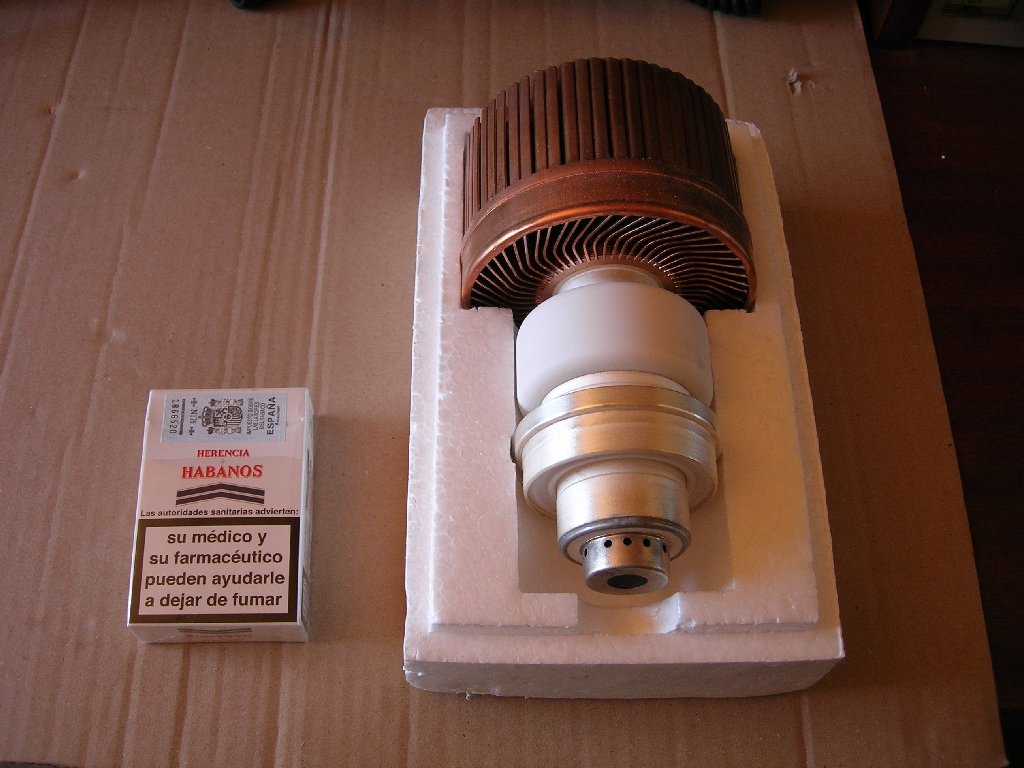

Un componente vital para el proyecto
![]() |
![]() |
---|

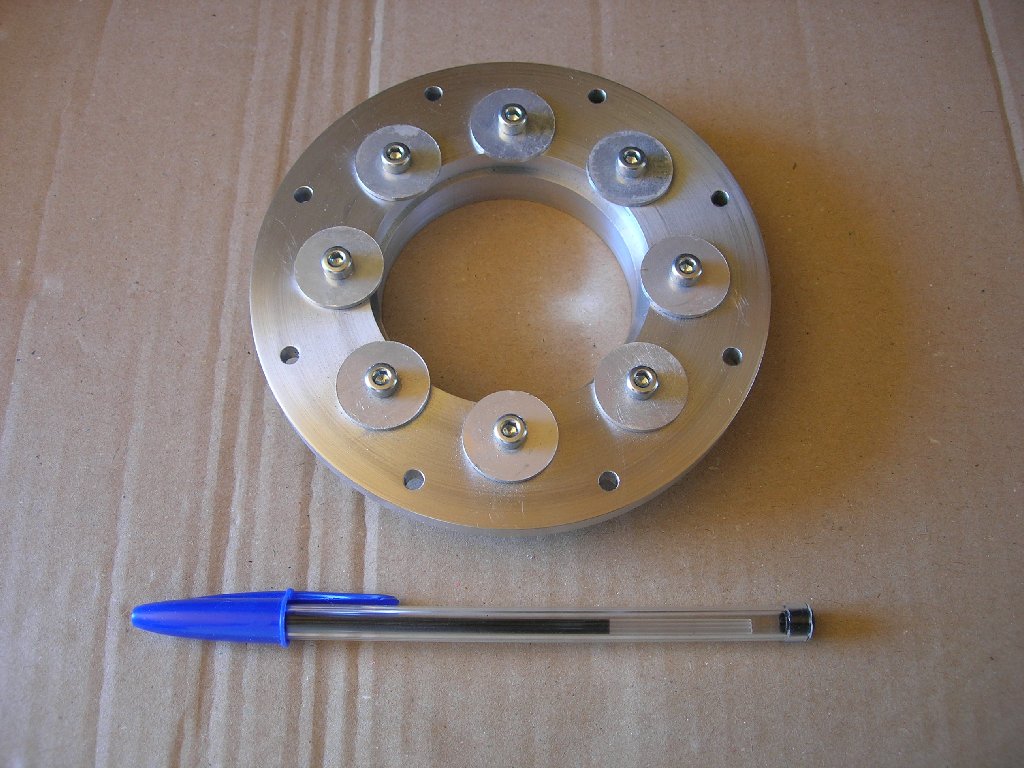

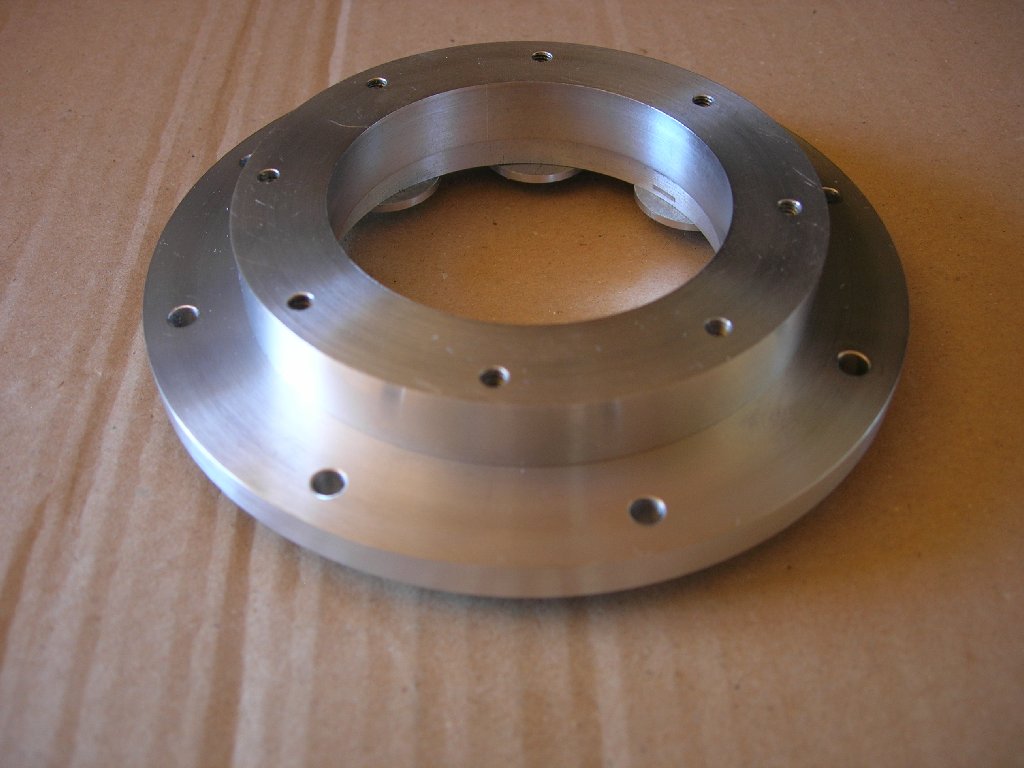

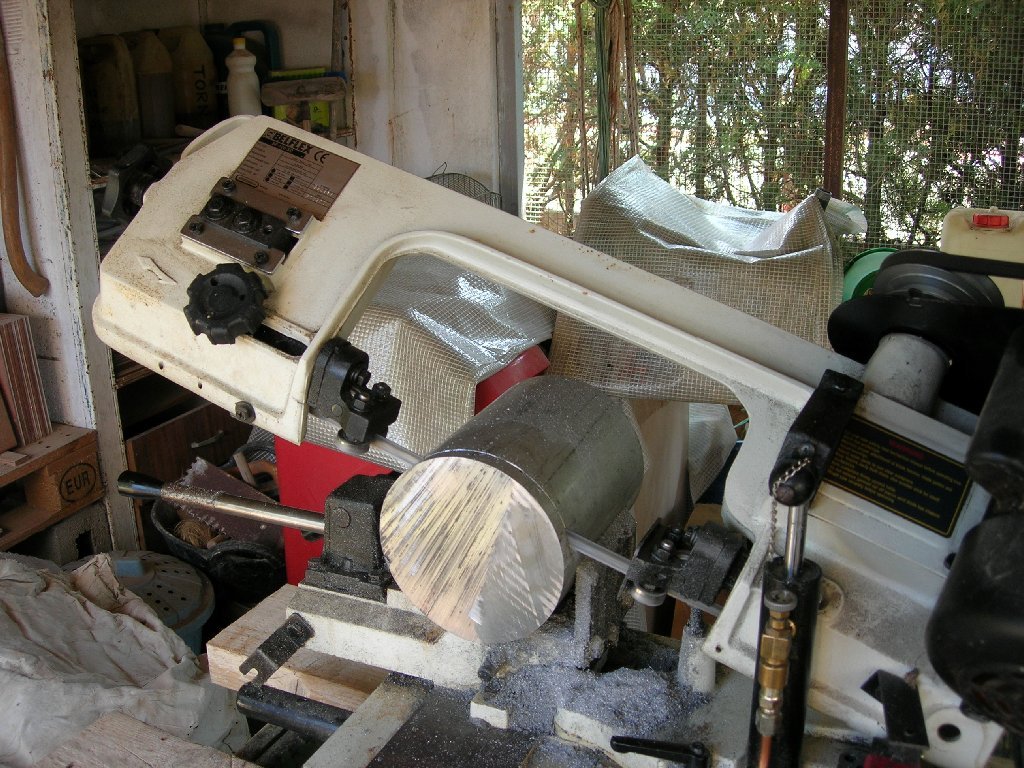

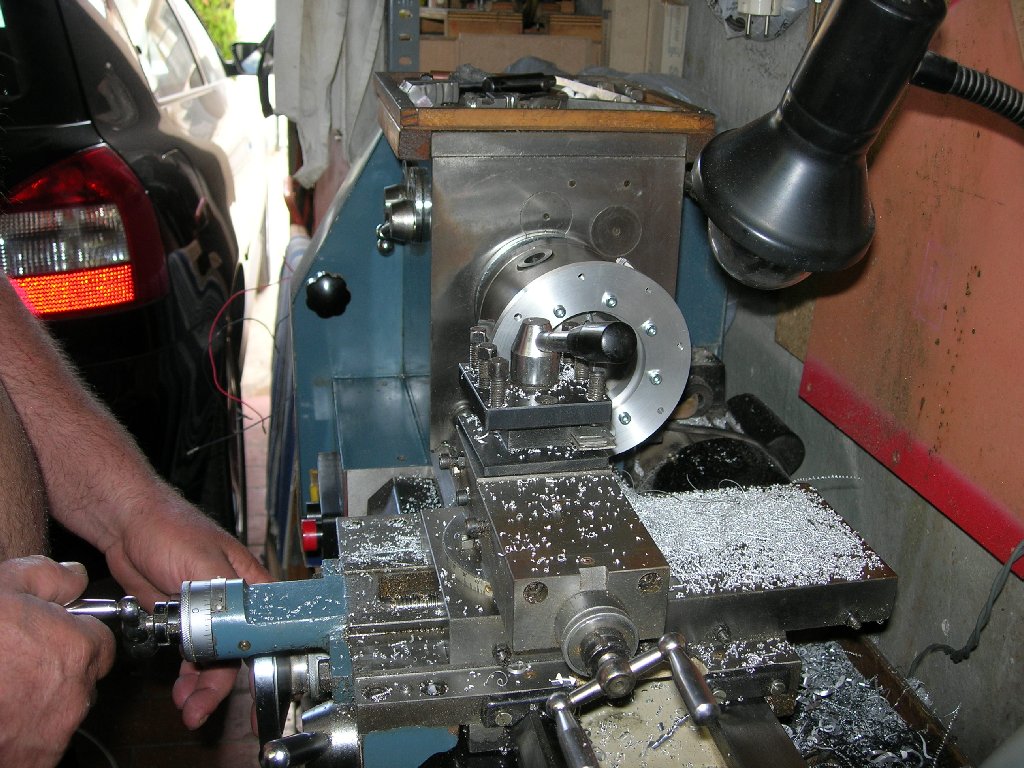

Cortando "una galleta" de un taco de aluminio de 150 m/m. de diámetro para construir el soporte de la válvula
![]() |
![]() |
![]() |
![]() |
---|

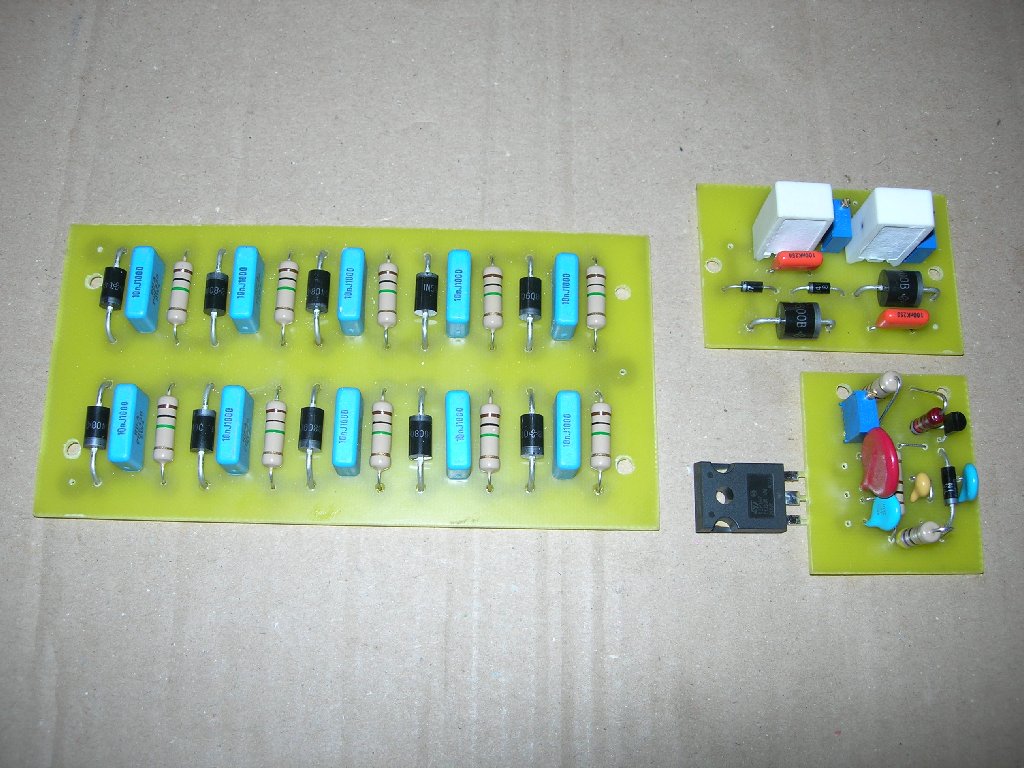

Detalles de las placas correspondientes a la rectificación, shunt de placa y rejilla y regulador de tensión de bias
![]() |
---|

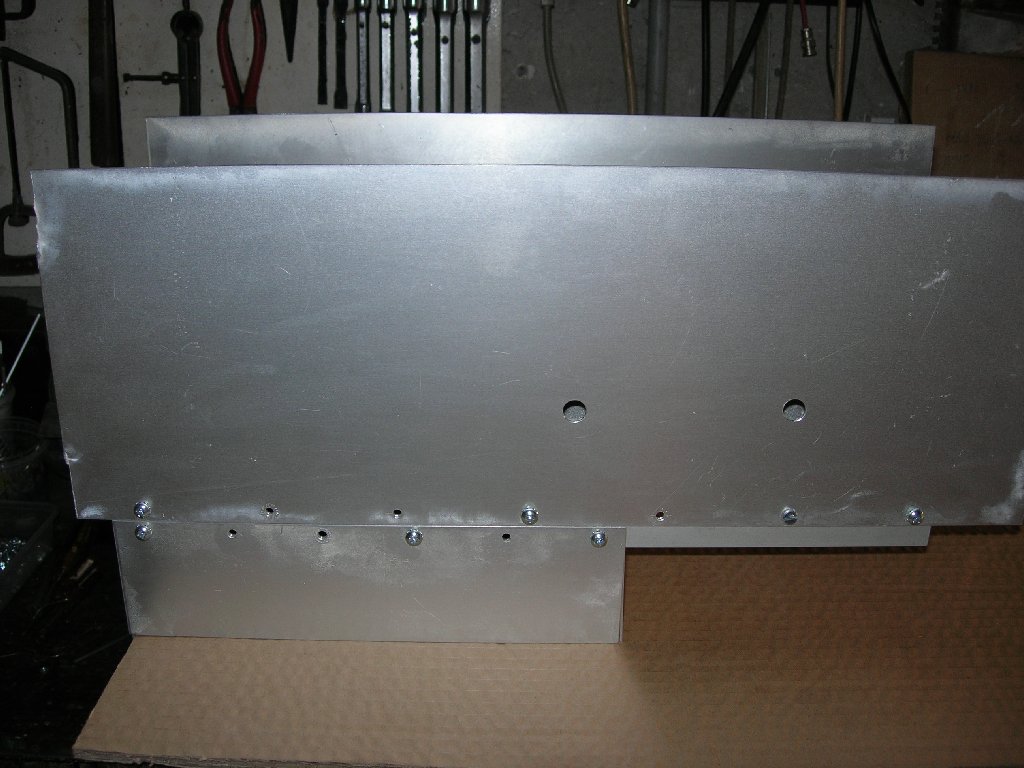

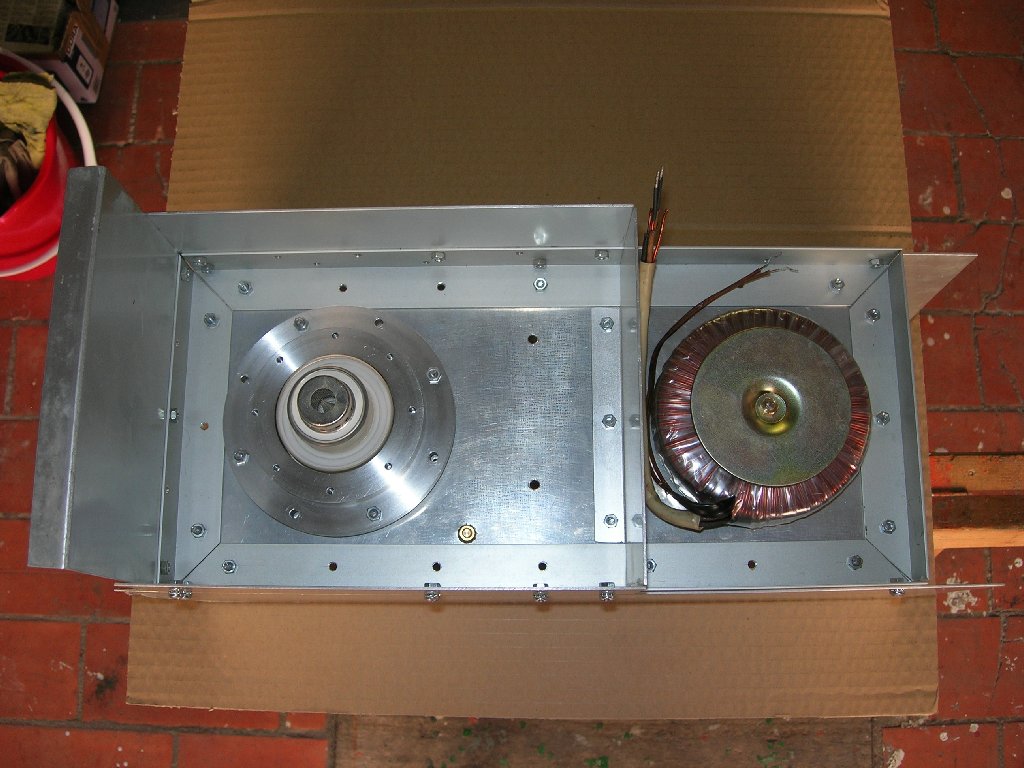

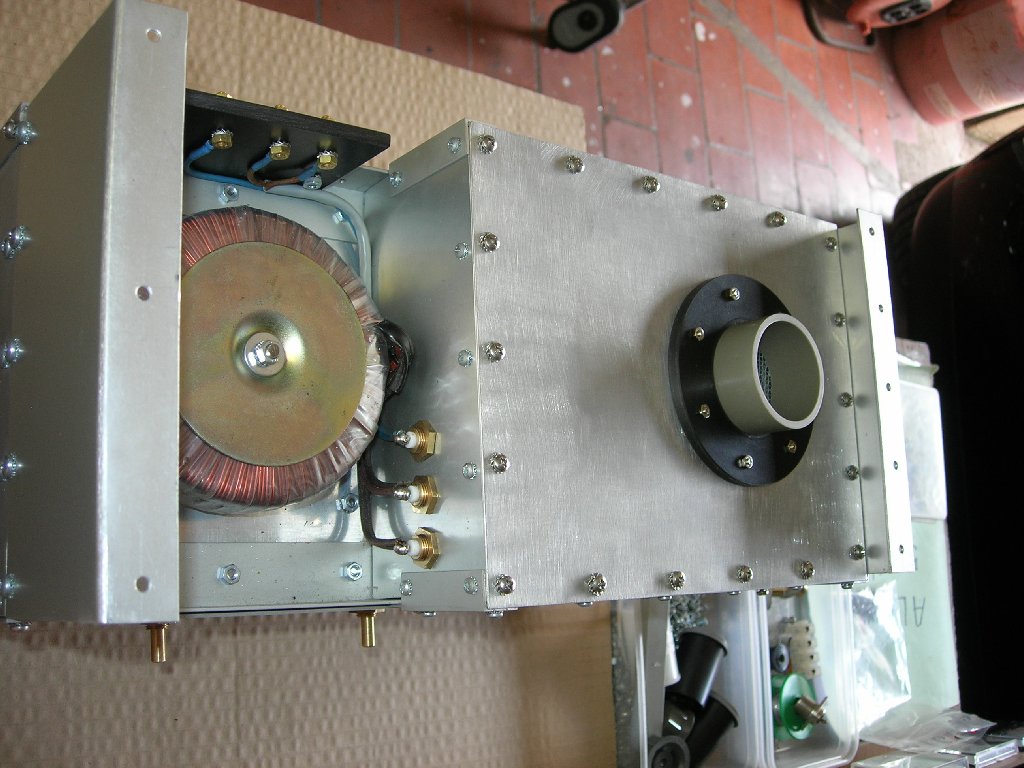

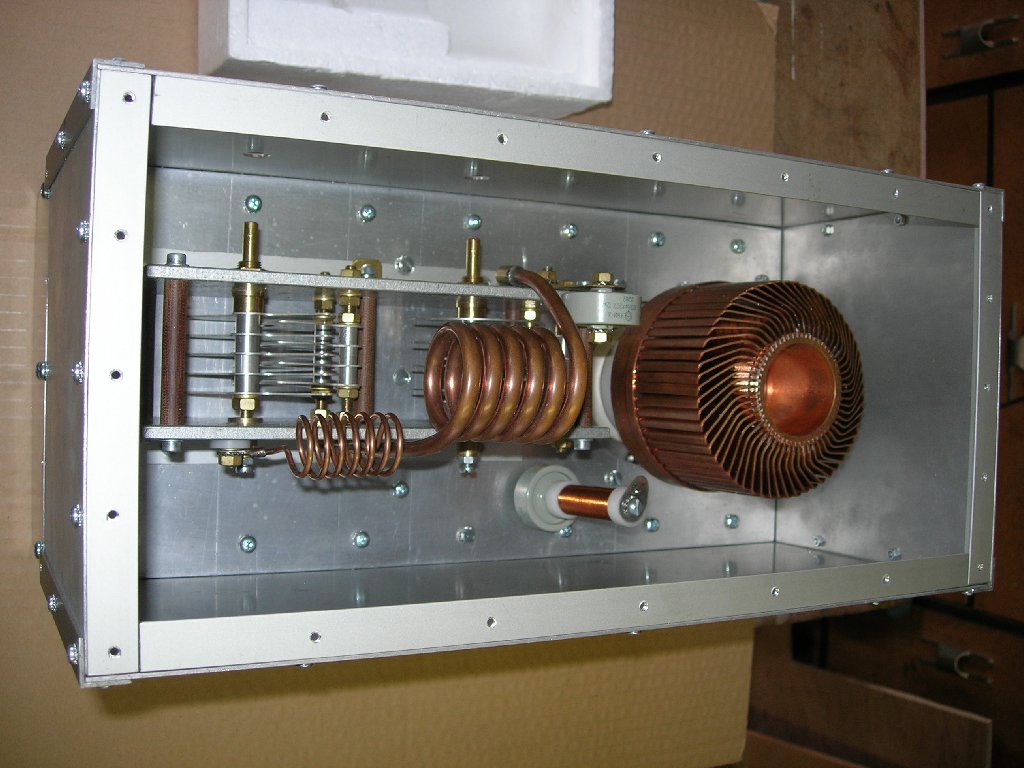

Construcción del chasis
![]() |
![]() |
![]() |
![]() |
---|

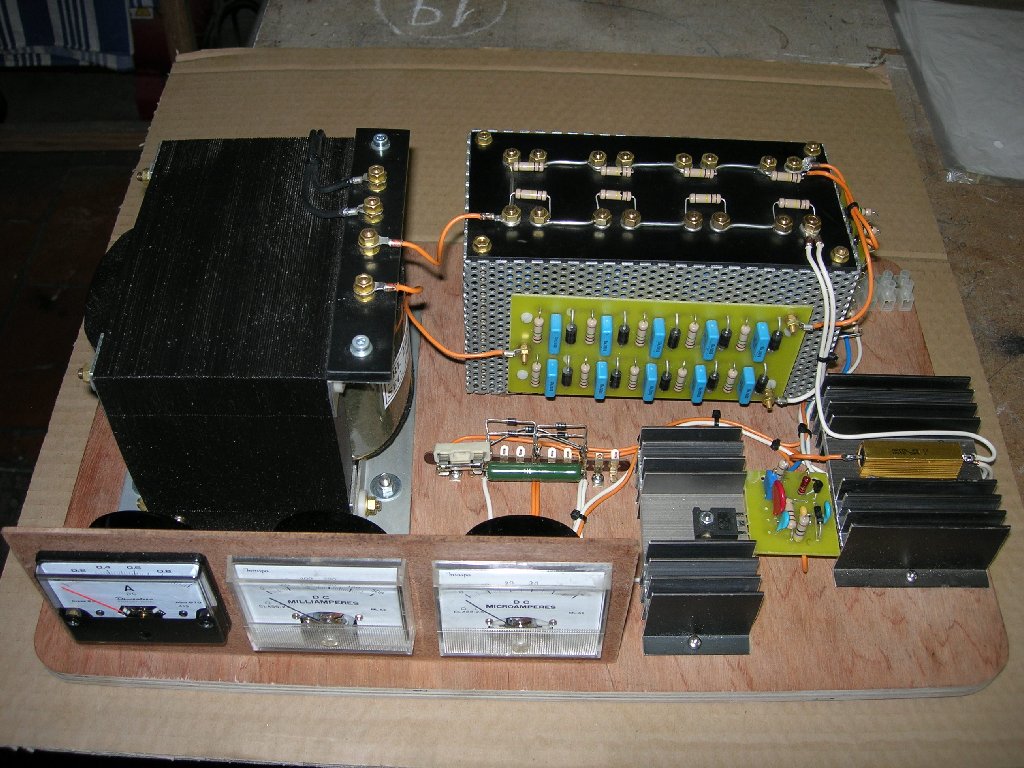

Fuente de alta cableada de forma provisional, una vez comprobado el amplificador, se instalará todo en su lugar definitivo
![]() |
---|

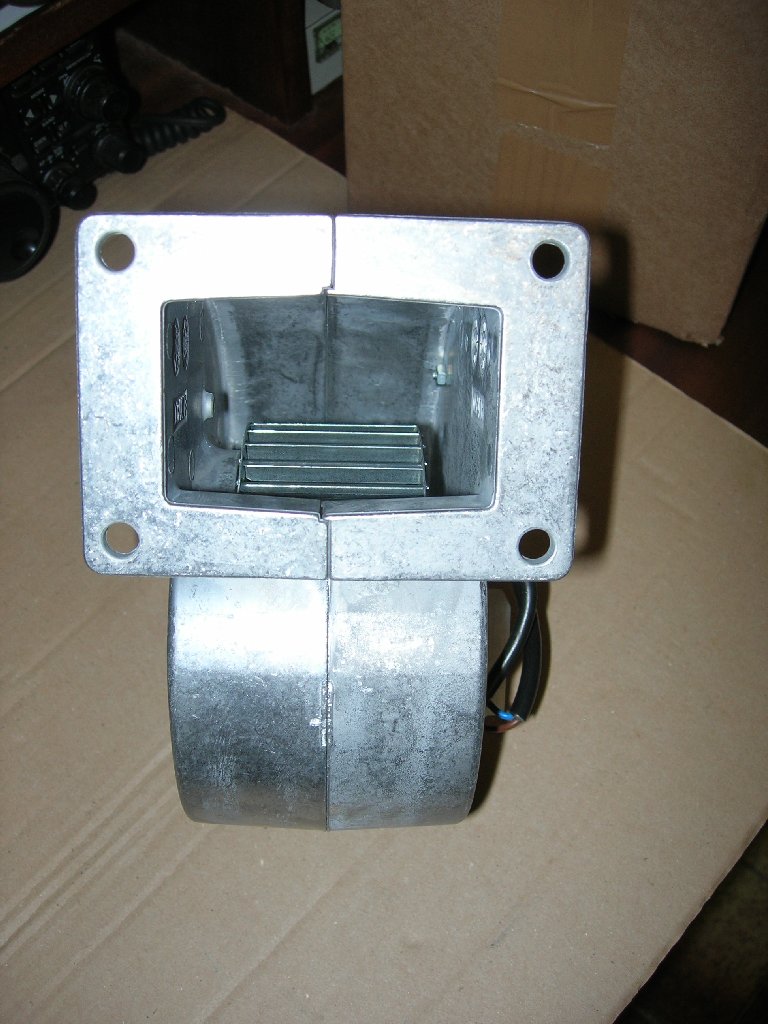

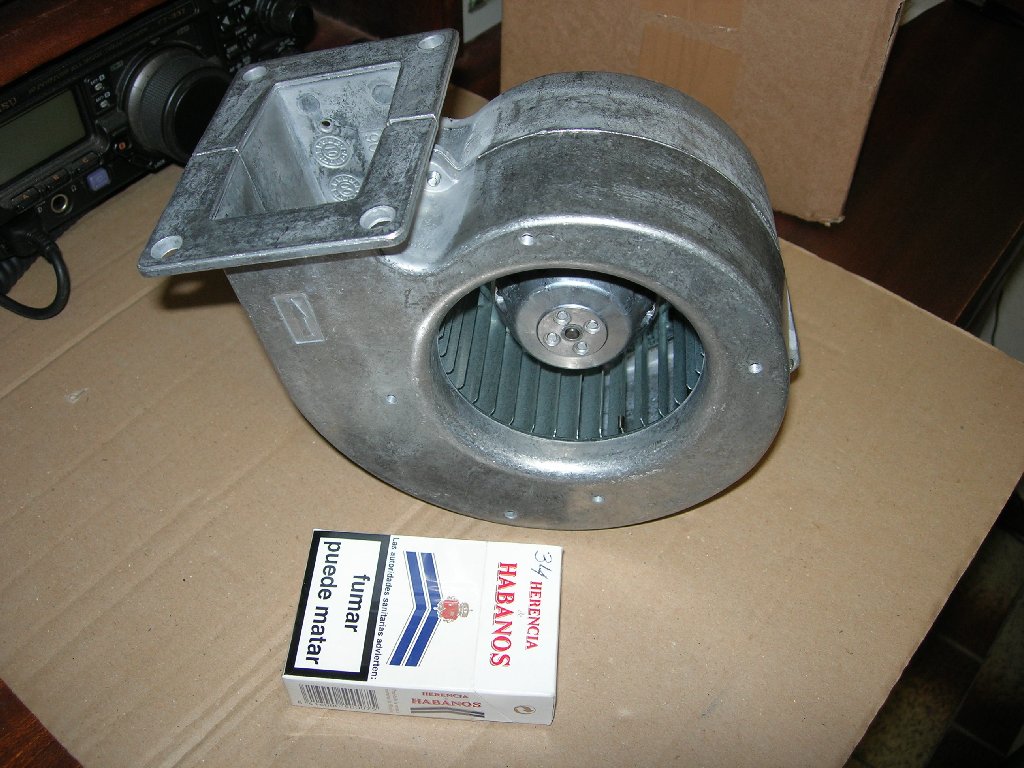

Soplador elegido para enfriar la vávula con un caudal de aire de 155 mts. cúbicos por hora
![]() |
![]() |
---|

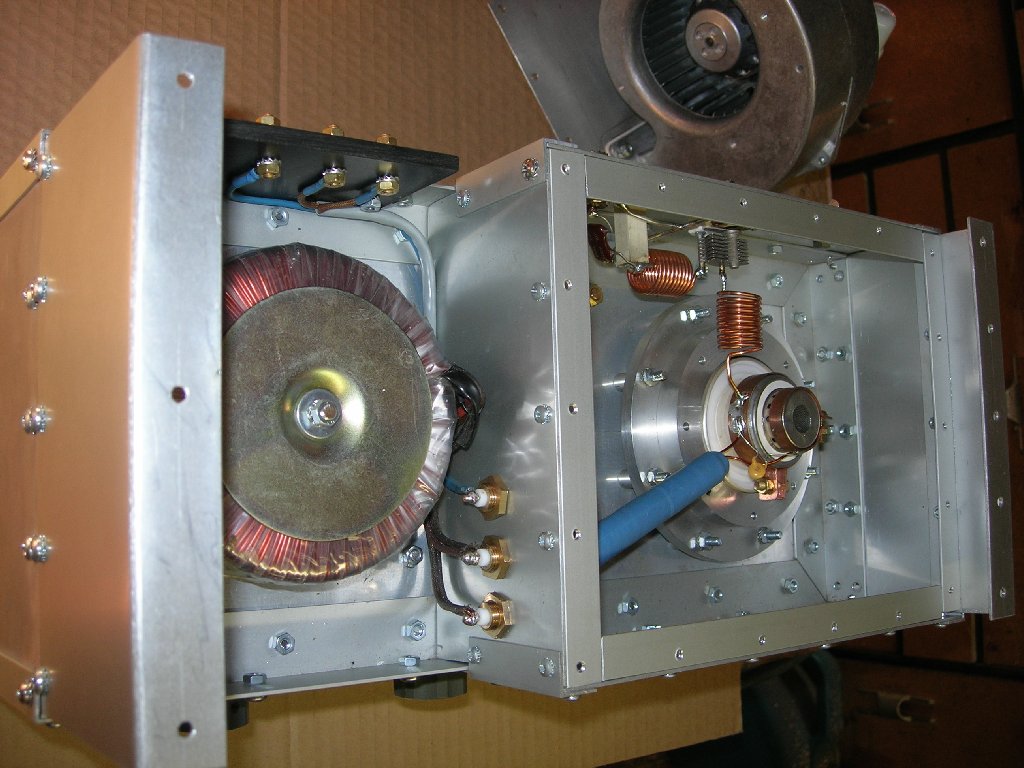

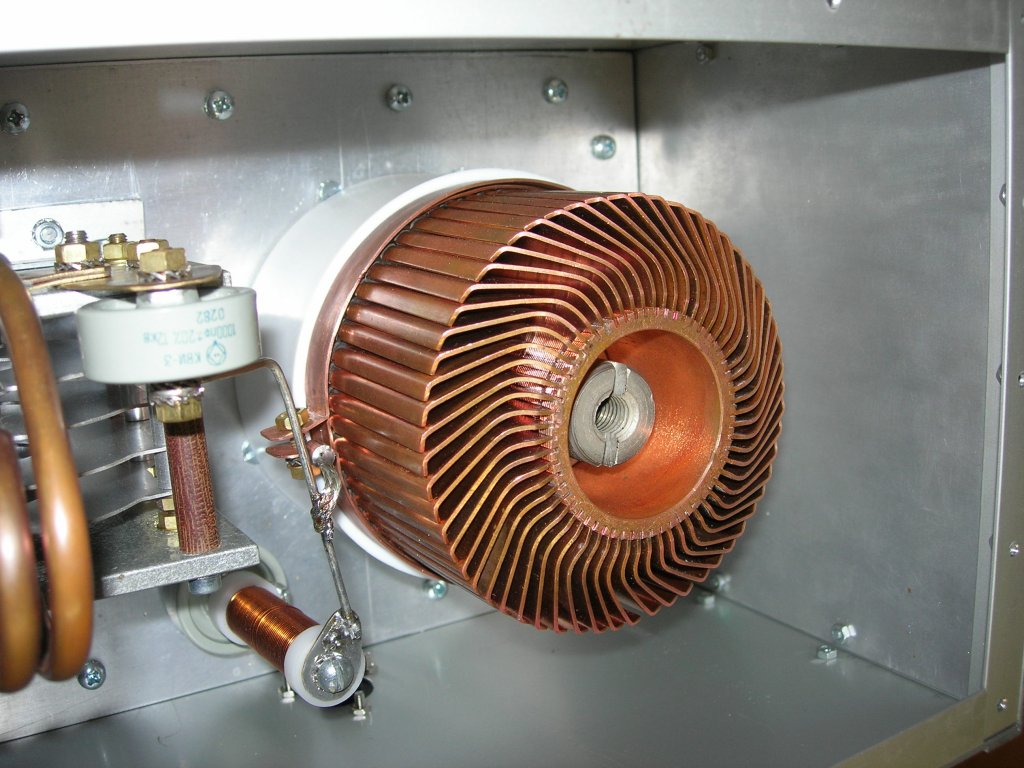

Próximos al final de la experiencia
![]() |
![]() |
---|

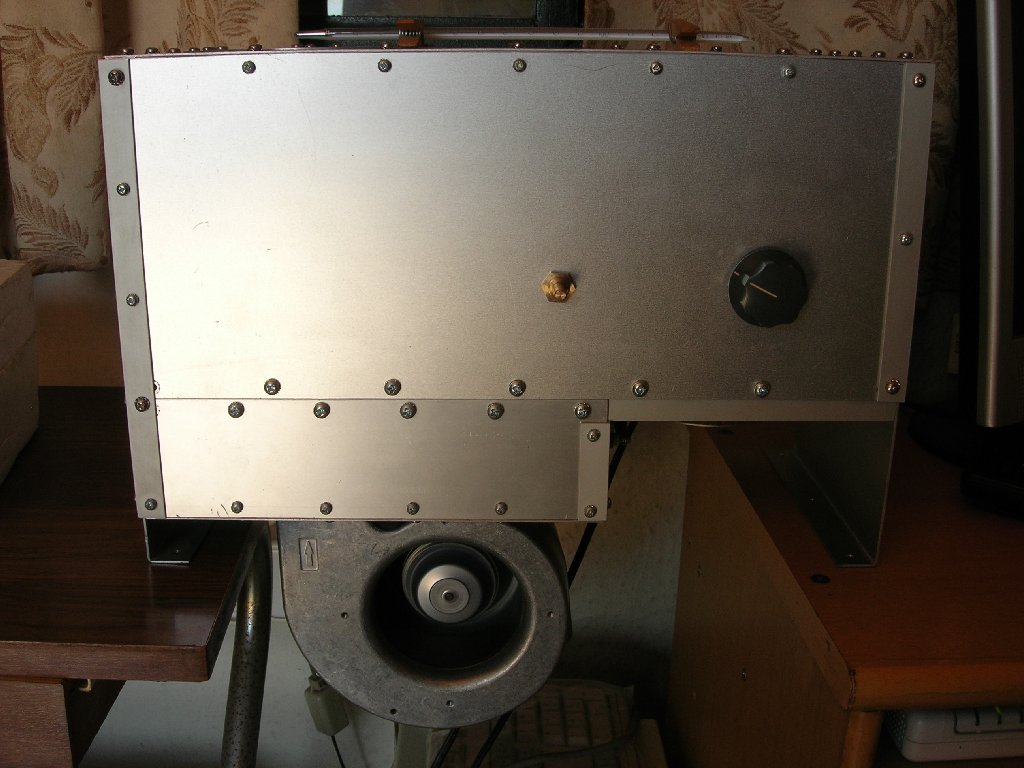

Realizando el "quemado" del cátodo segun UR4LL
![]() |
![]() |
---|

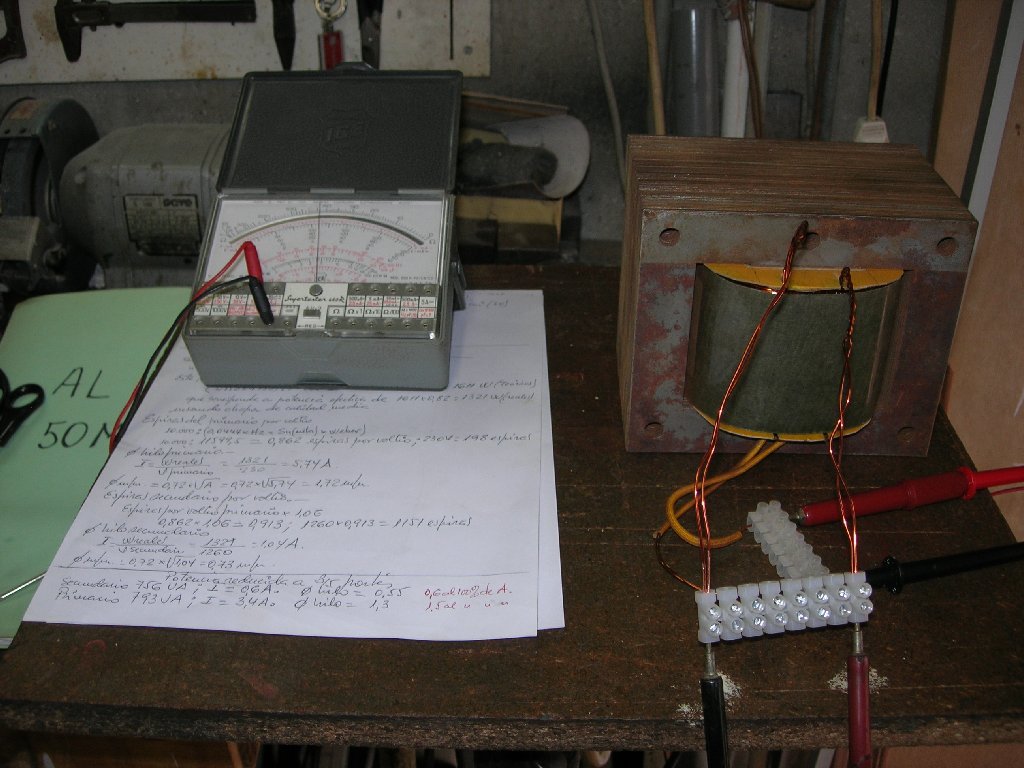

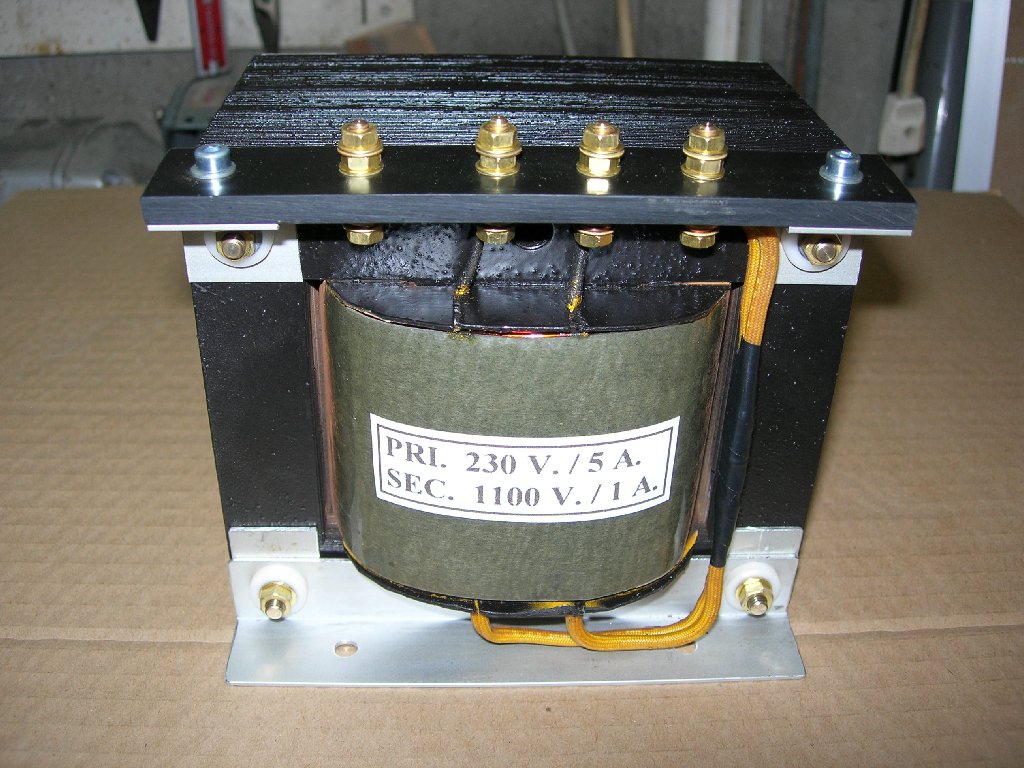

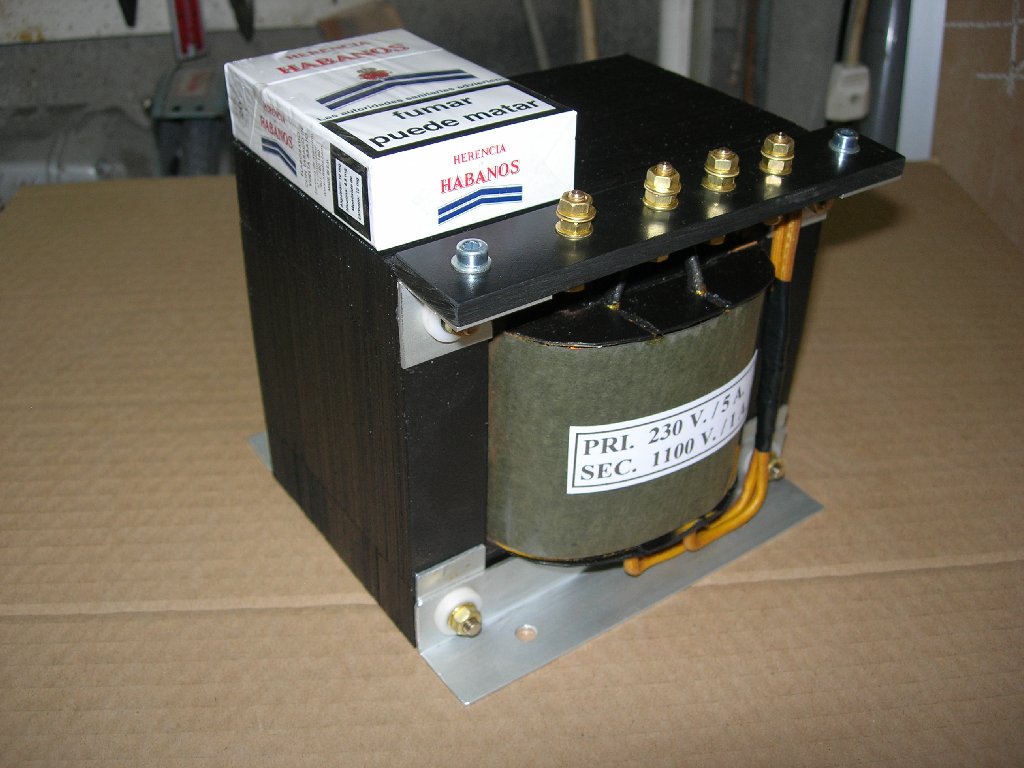

Como final, ensayo del trafo, primer test y trabajo terminado.
