El Oudin

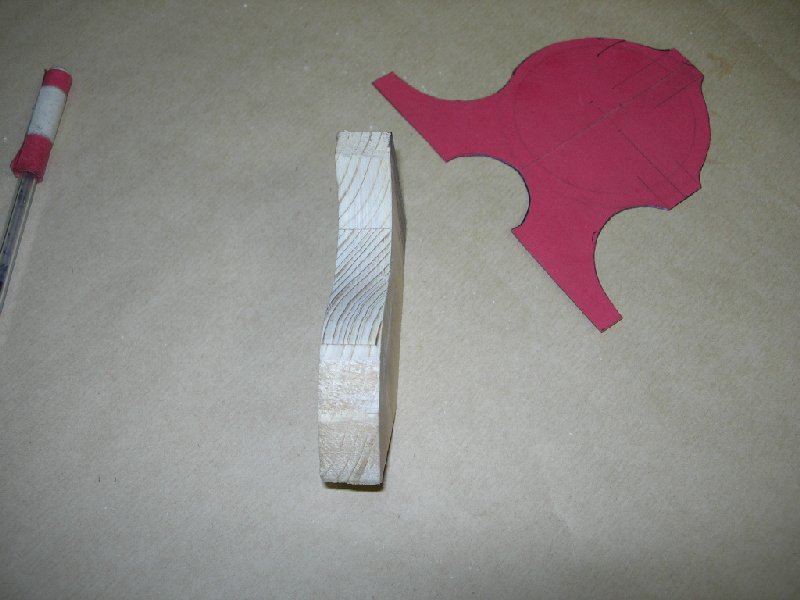

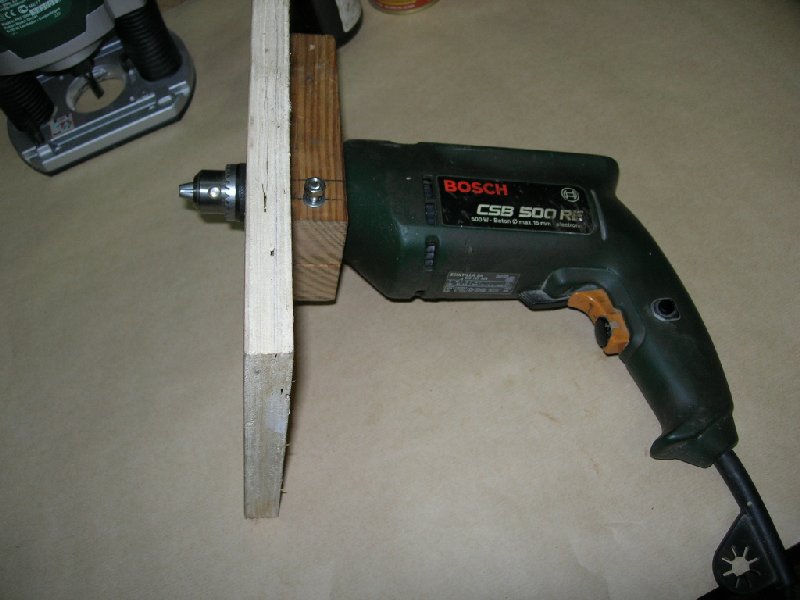

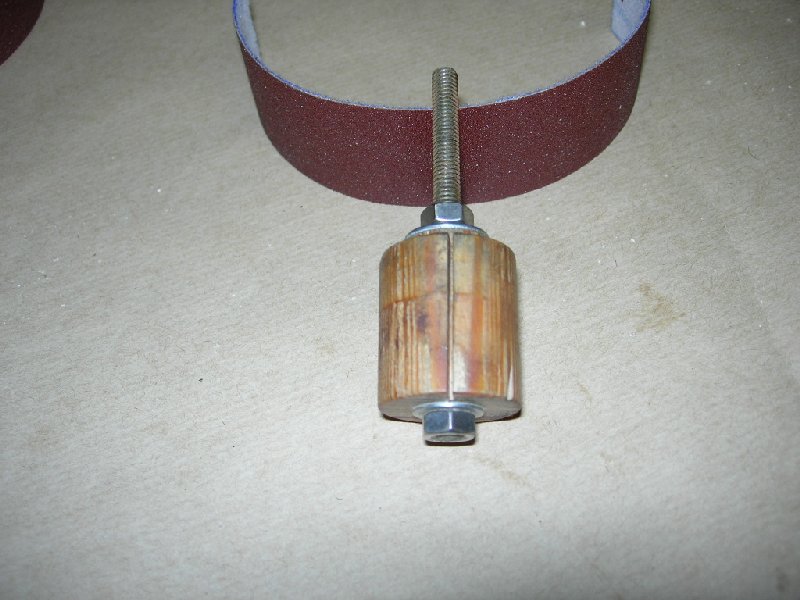

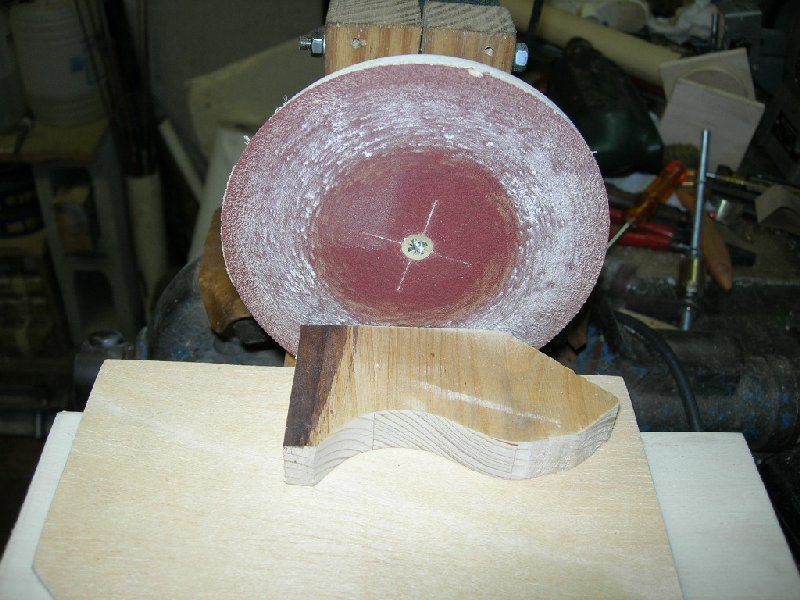

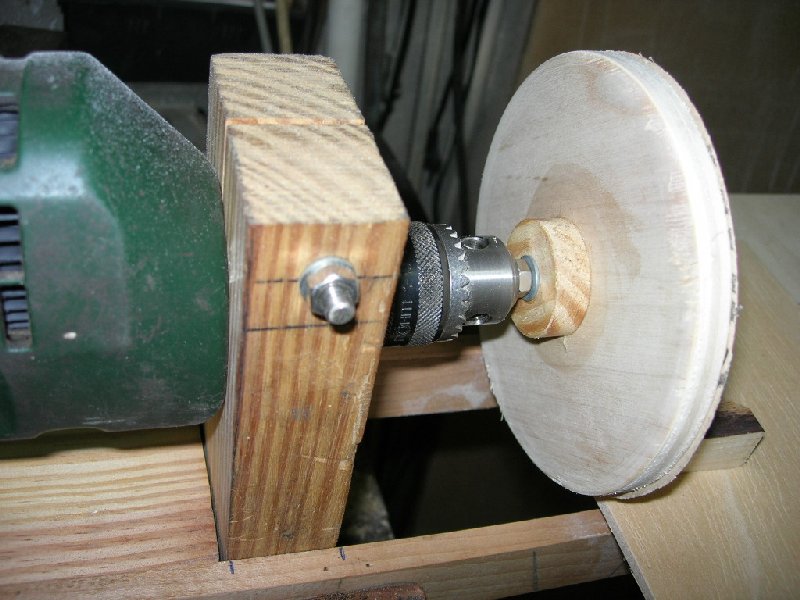

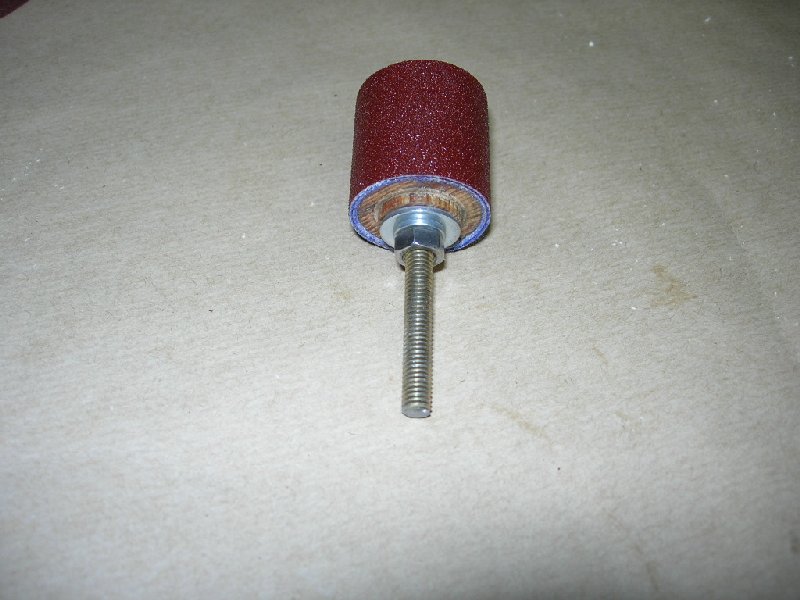

Comencé por prepararme unos sencillos útiles para poder rematar bien los cantos de la madera a escuadra y con buen acabado.

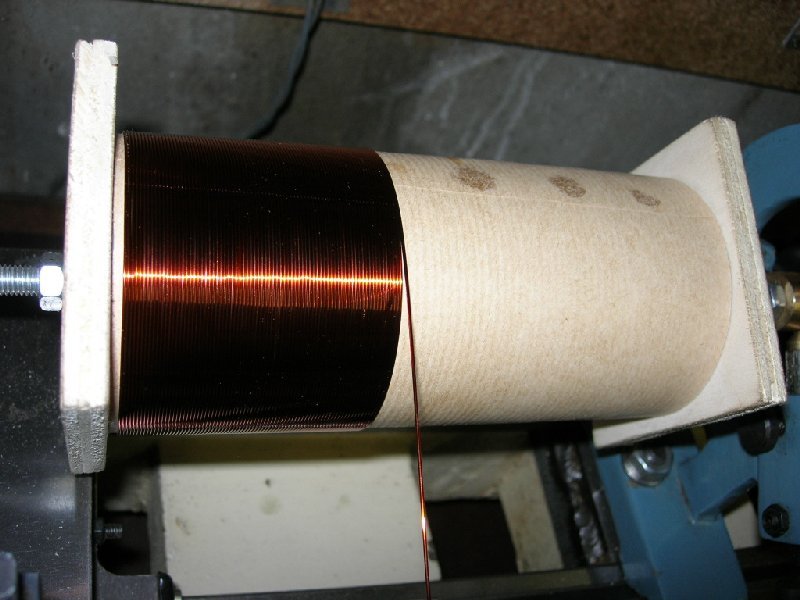

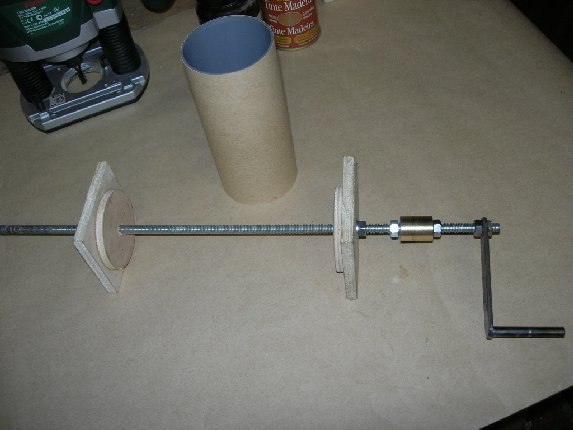

La bobina está devanada a espiras juntas con hilo de cobre esmaltado de 0.8 m/m. de diametro sobre un tubo de PVC de 75 m/m. de diámetro y una longitud de 210 m/m. dando un valor de 1500 uH. Para darle un aspecto vintage, cubrí el tubo con un par de vueltas de papel de embalaje, una vez terminada le apliqué una generosa capa de gomalaca quedando con un buen aspecto.

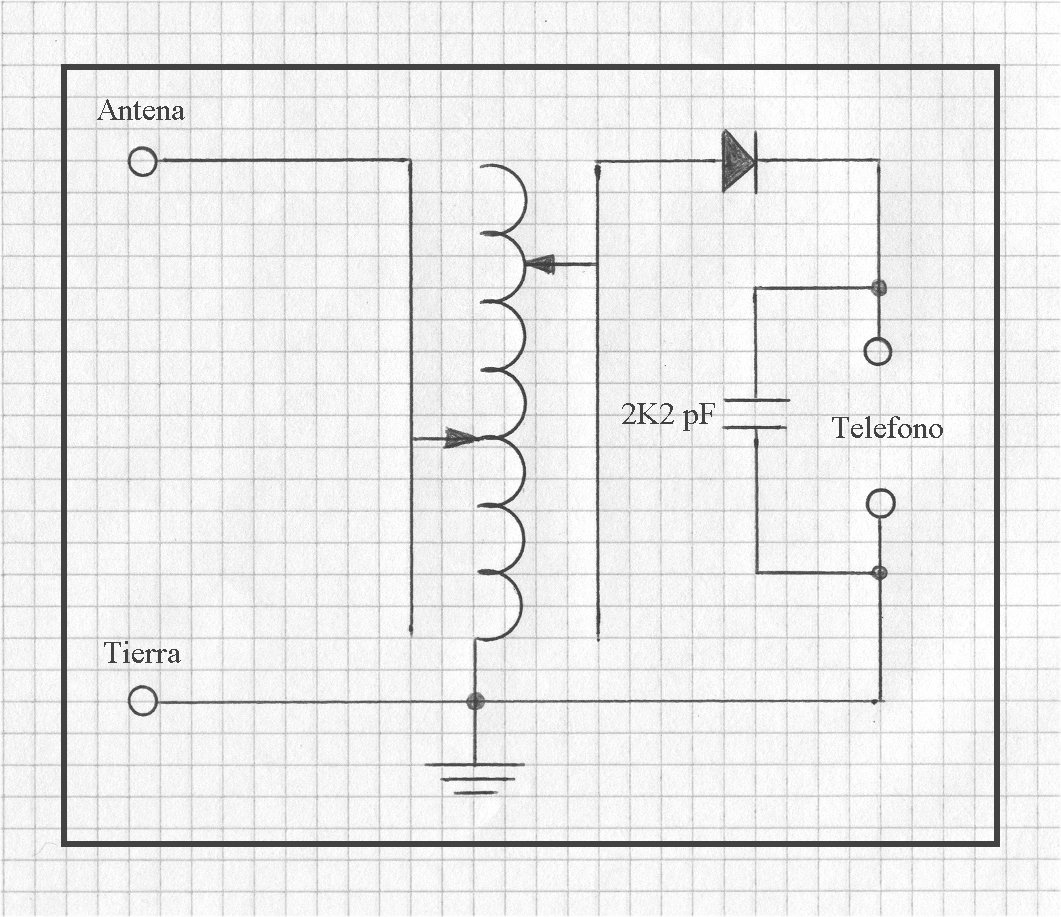

Esquema

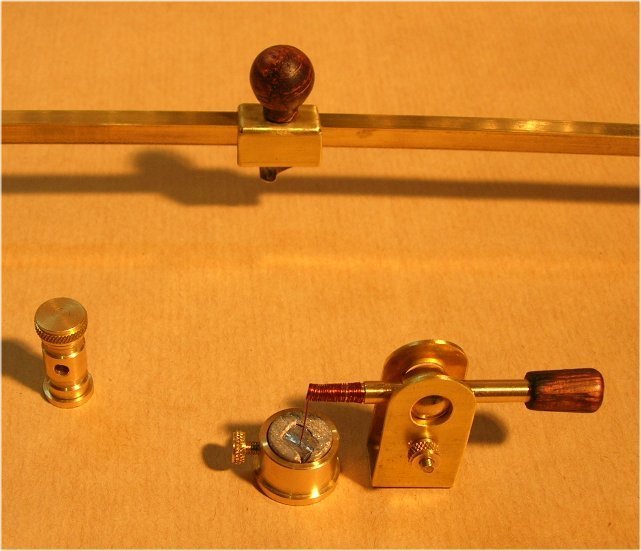

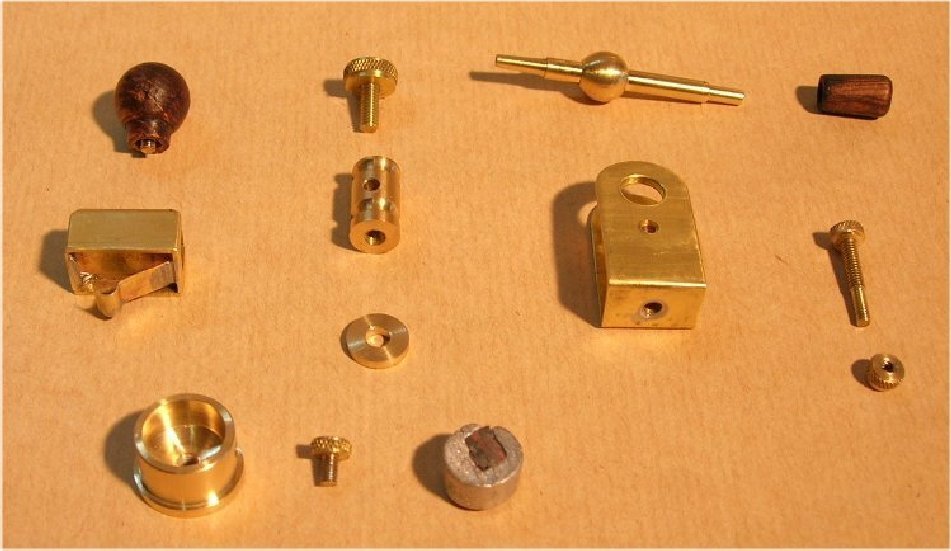

El despiece ignoro el porque me salieron las fotos rojizas.

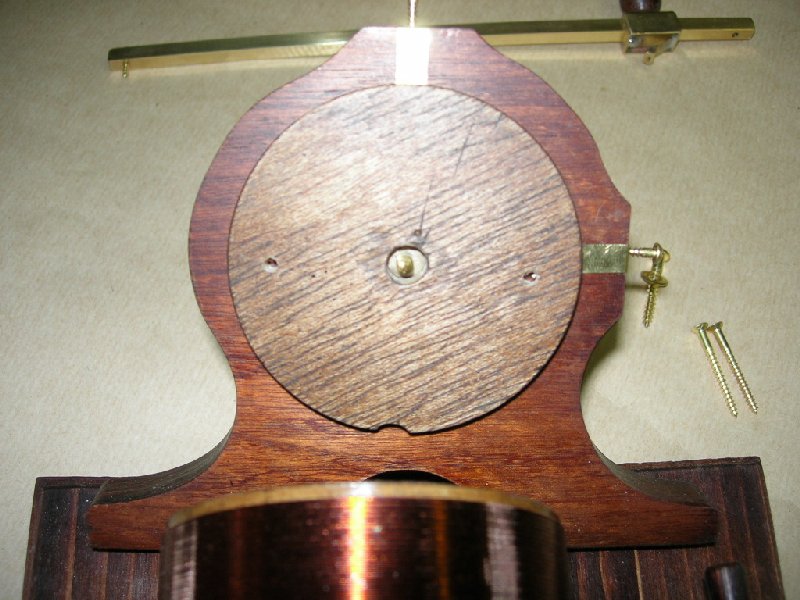

Debido a que no he querido que se vieran conexiones por afuera, practiqué unas pequeñas galerías en los laterales.

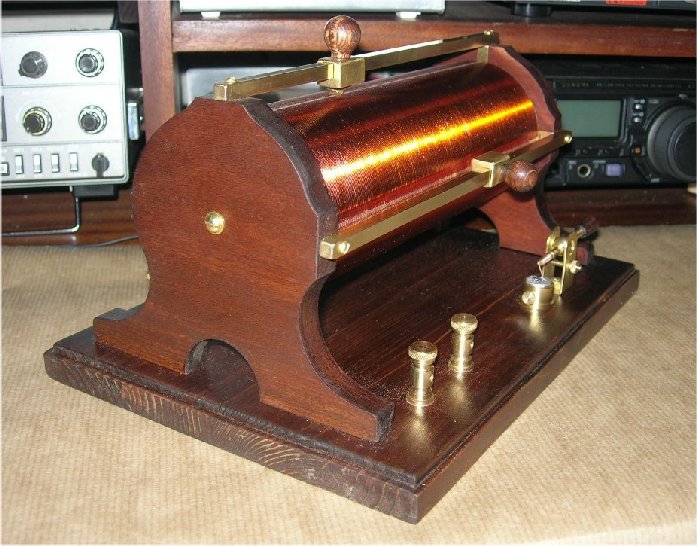

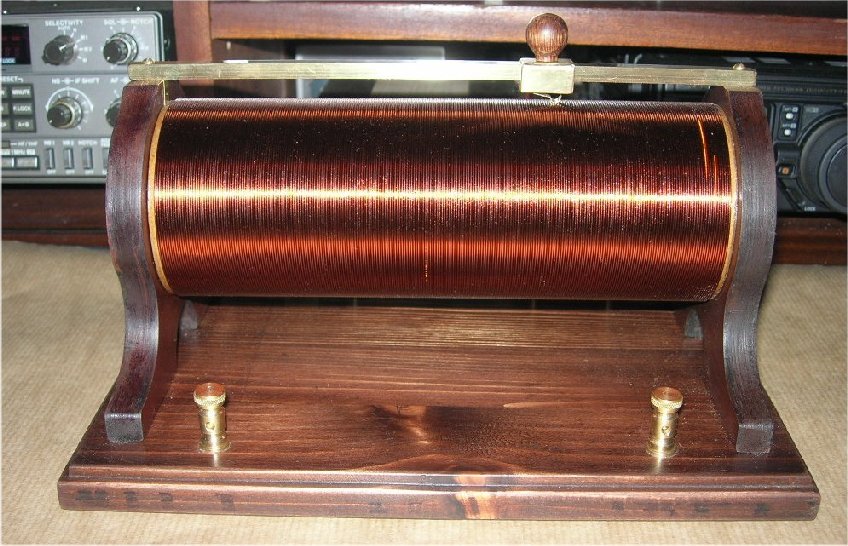

Esto es el proyecto terminado.
