En ésta nueva experiencia se trataba de aprovechar parte de
material como los zócalos y conmutadores de un destartalado
comprobador de lámparas tipo maletín del curso de Radio

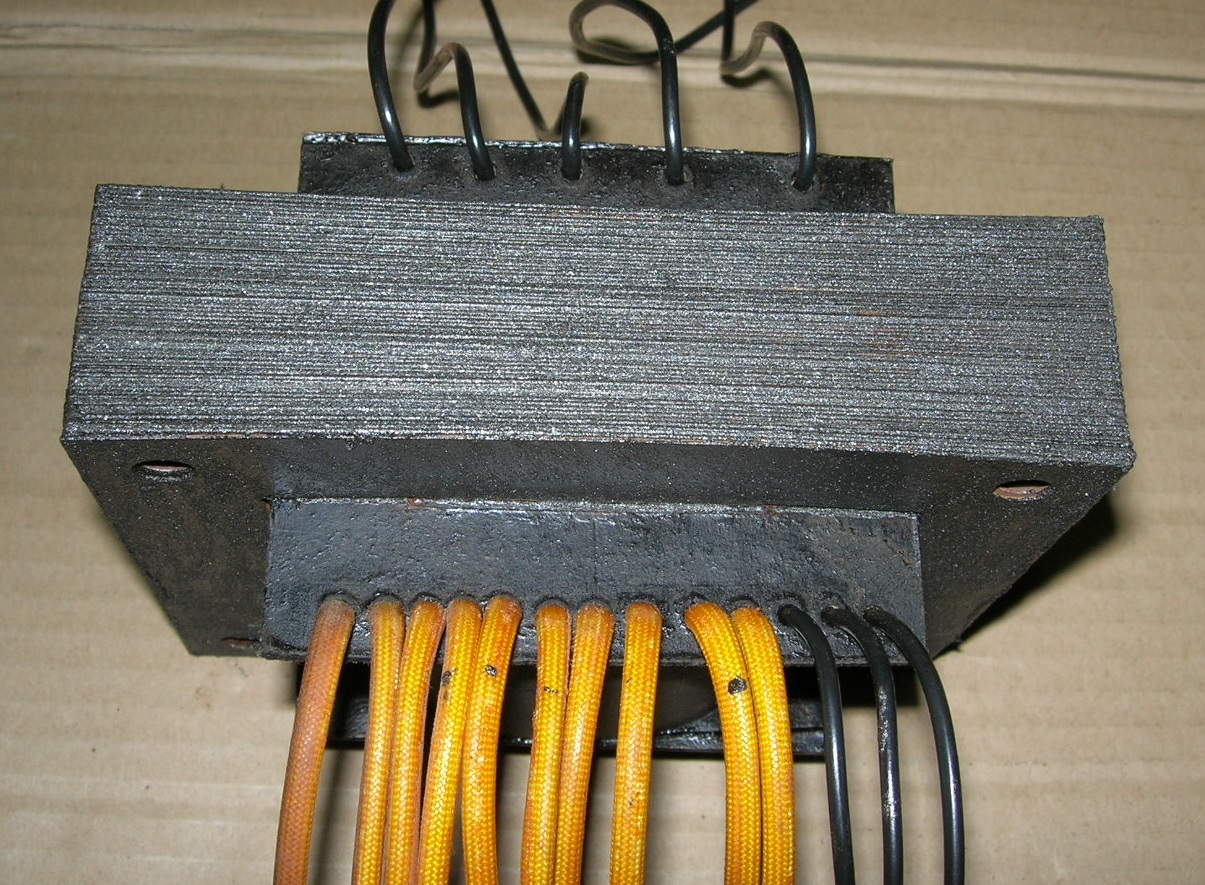

Maymo de los años 40, el trafo no se pudo aprovechar debido a
que el núcleo magnético estaba totalmente inservible por
lo que no tuve otra alternativa que construir uno nuevo y ya
puestos en faena se devanó el primario para 230 Volts.

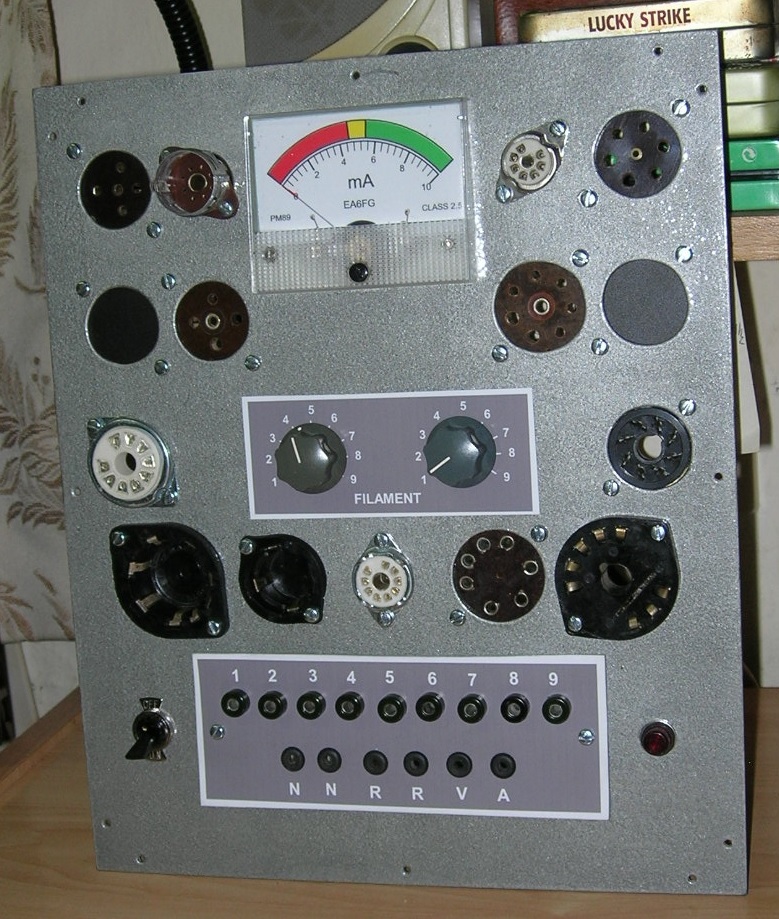

Basándome en el
esquema original, se han dispuesto los
zócalos del mencionado maletín añadiendo 4
más (magnoval, noval, rimlock y miniatura) sobre una

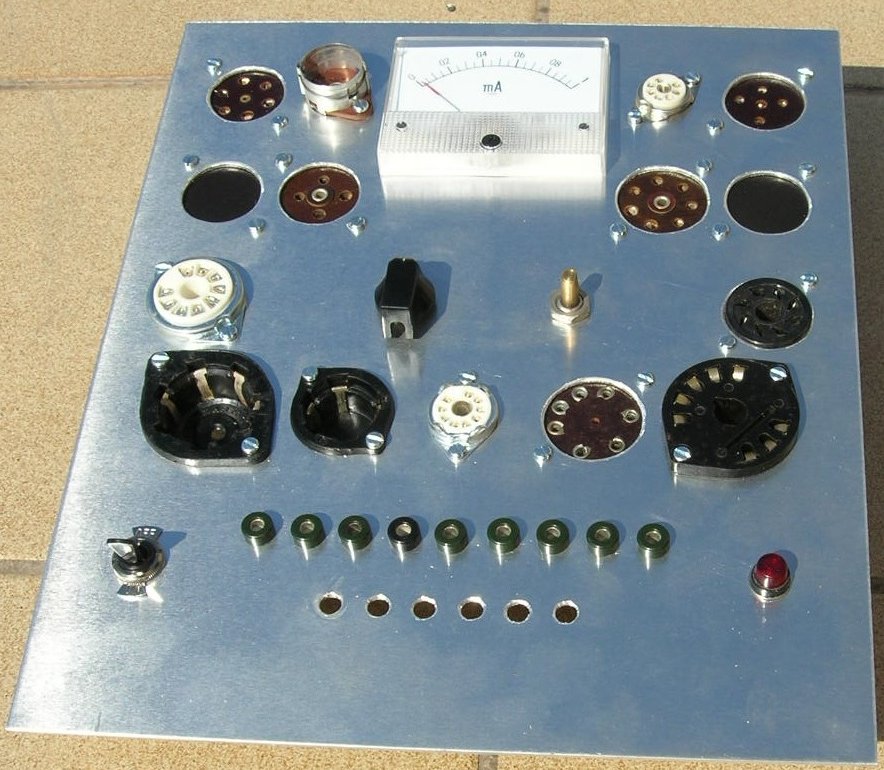

chapa de
aluminio de 2 m/m. de espesor debidamente mecanizada y dejando
previstos 2 zócalos de reserva cubiertos con sendas tapas
ciegas. El instrumento de medida que tenía a mano
sólo medía hasta 1 mA. por lo que se tuvo que shuntar
adecuadamente para una lectura a fondo de escala de 10 mA.,
también se ha confeccionado una nueva escala más acorde a
su uso.
|
|

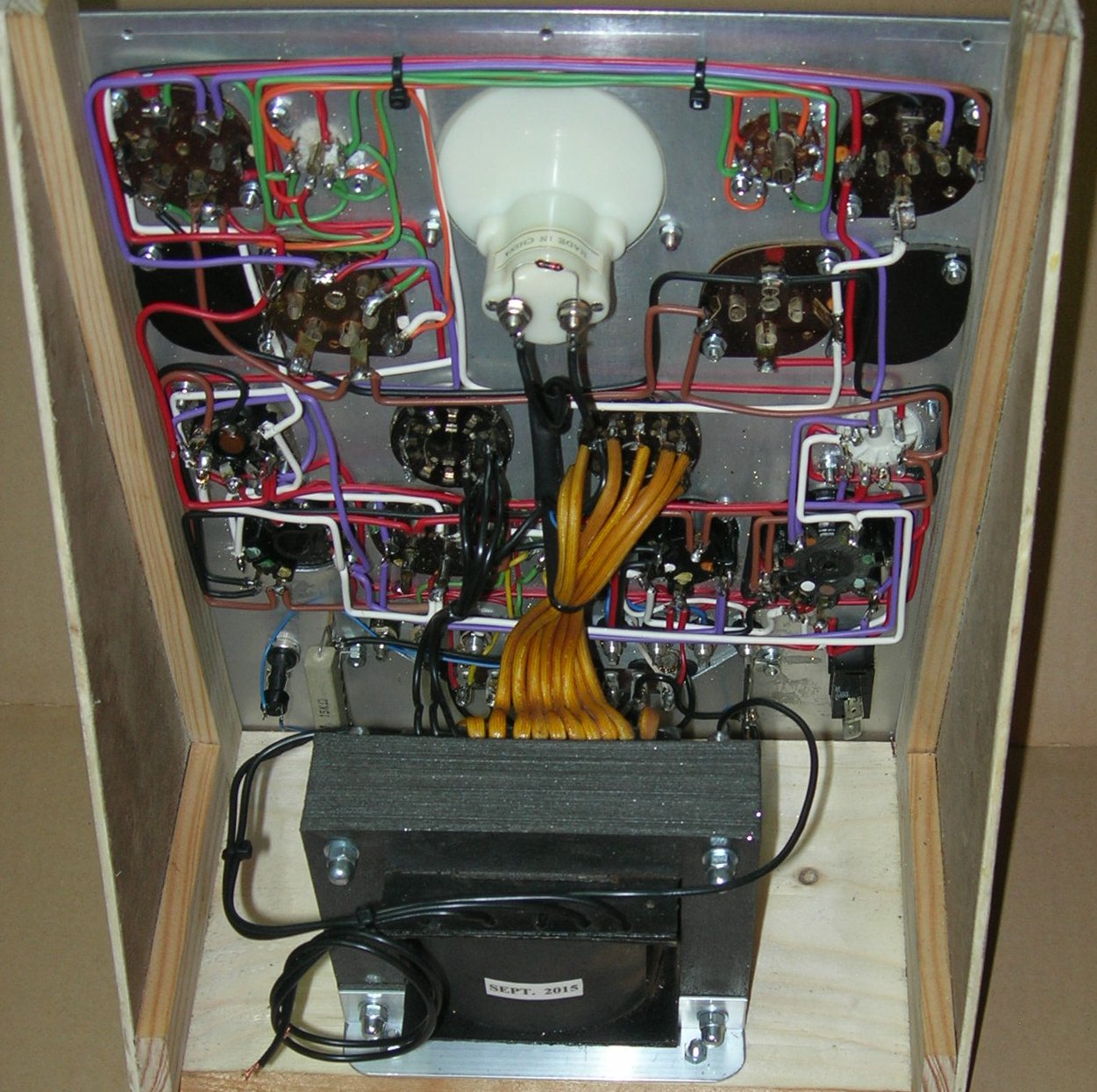

Para la prueba inicial se ha construido un sencillo soporte para
mantener fijo todo el tinglado a la espera de hacerle su
correspondiente caja, he de decir que se trata de un comprobador
sumamente básico, mide la emisión catodica, fugas de
catodo y poca cosa más. Para medidas más complejas
dispongo de un pata negra de la US Army.

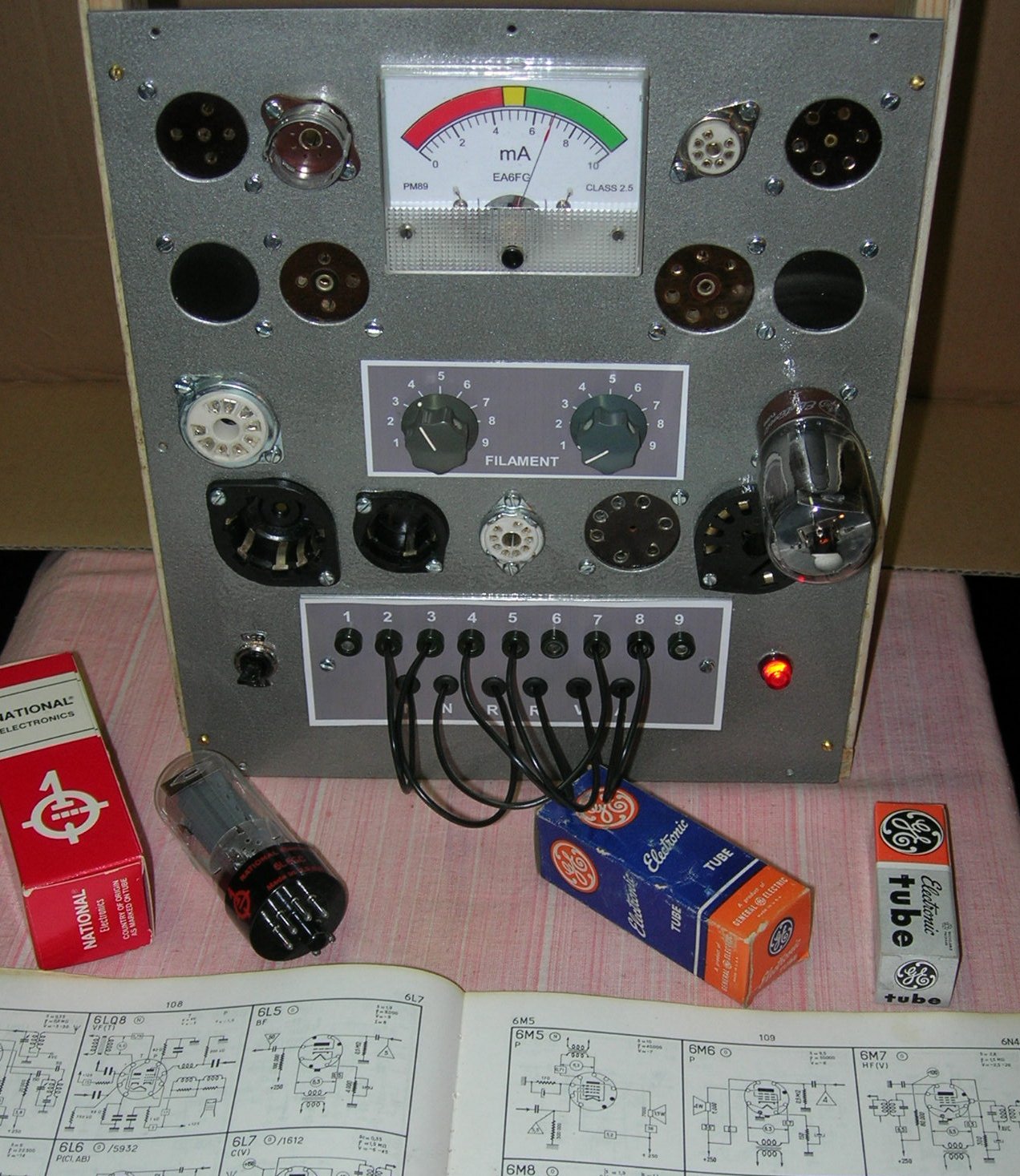

En las siguientes imágenes puede verse la prueba de una
6L6 recuperada de un antiguo emisor Collins para la
banda aeronáutica que como puede verse aún puede ser
útil.
