Instalación para EME en 70 cmts.

Los que me conocen, saben que no soy un apasionado de las comunicaciones digitales y no uso ésta modalidad. En ésta ocasión, haré una excepción con ésta experiencia que está enfocada a la instalación de una configuración muy sencilla para EME en la banda de 70 cmts. (Por el relativo pequeño tamaño de las antenas), siendo uno de los objetivos el que no "cante" en exceso, en otra época no me importaba pero a día de hoy me molesta ver mucha parafernalia en la azotea.

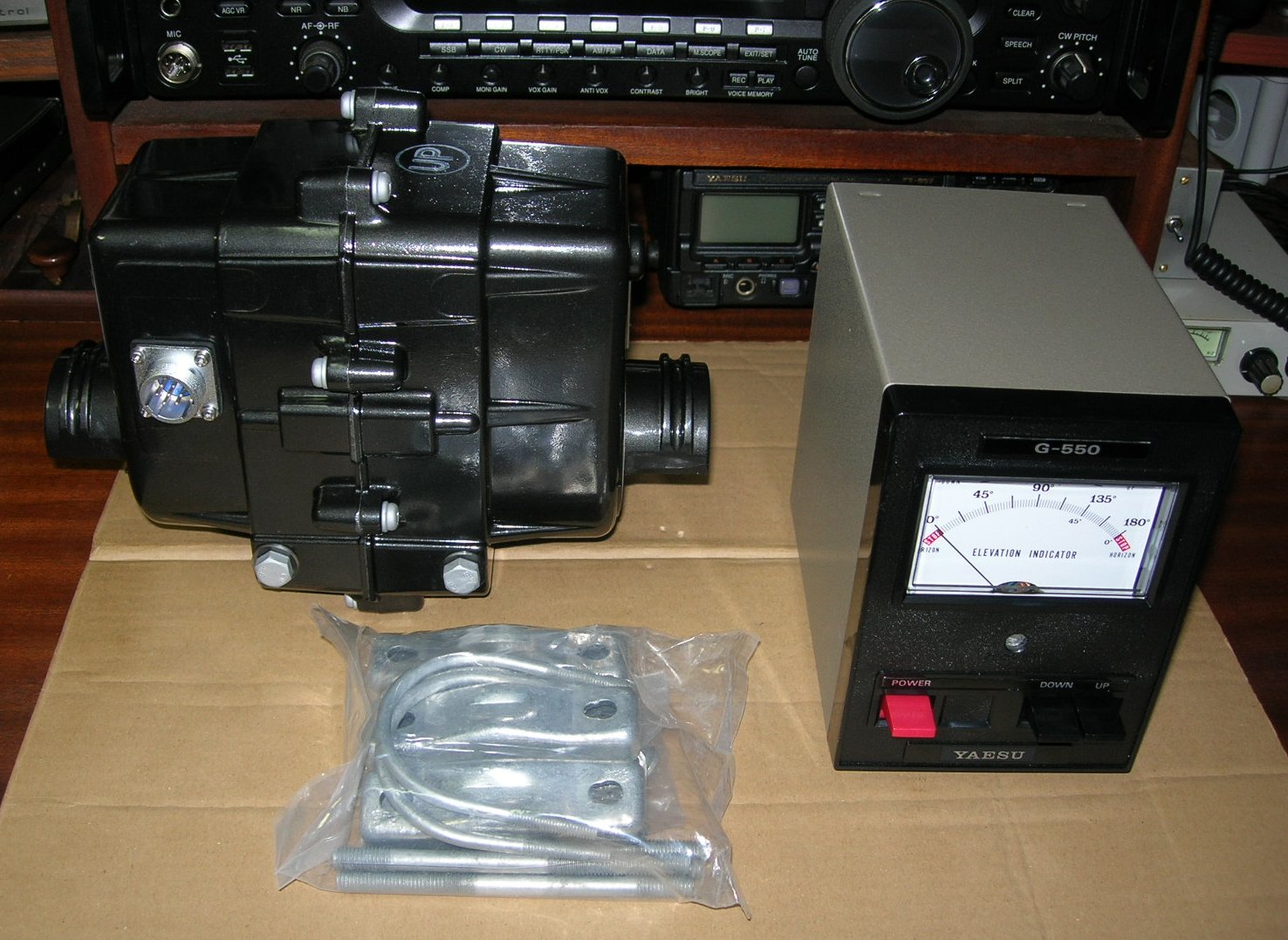

Lógicamente en primer lugar se busca poder recibir señal en éste modo, de lo contrario no hay necesidad de correr con el gasto que conlleva el completar  la instalación (Rotor de elevación, previo, relés coaxiales, secuenciador para TX, lineal decente, etc. etc.).

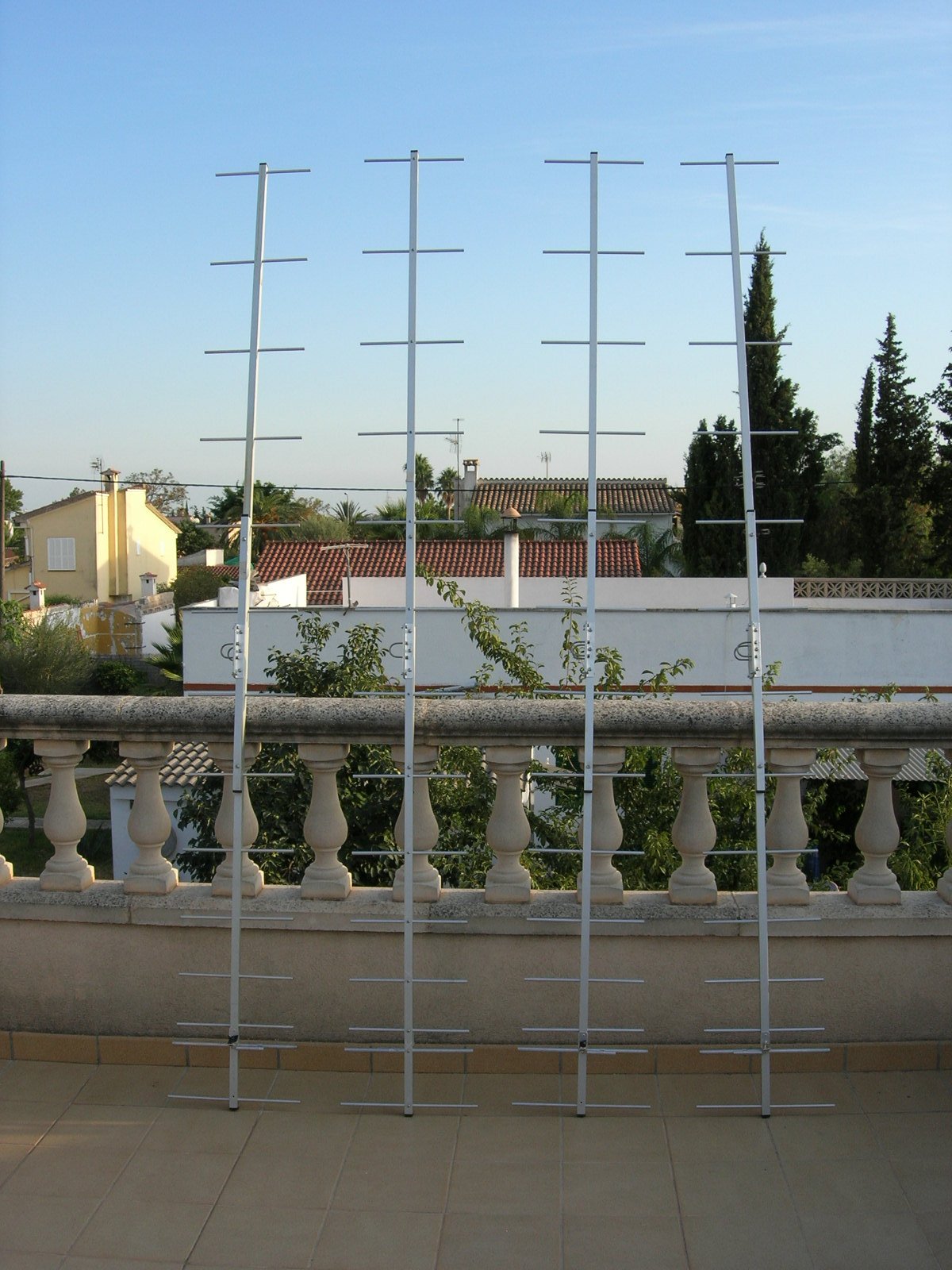

Detalle de unas "cuatrillizas" de 14 elementos y 2.5 mts de boom de manufactura propia.

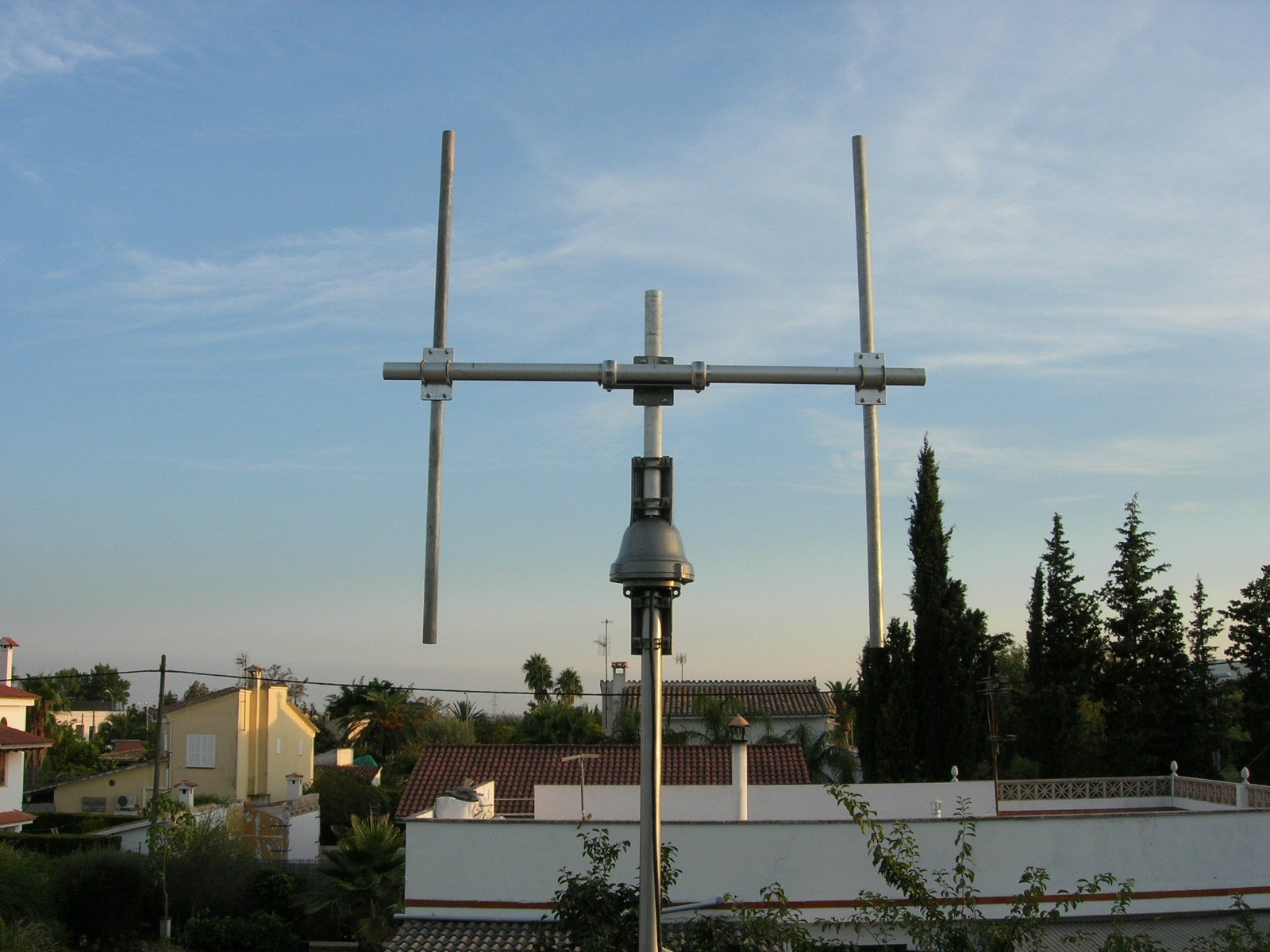

Detalle de "La H" que soportará a las cuatro antenas.

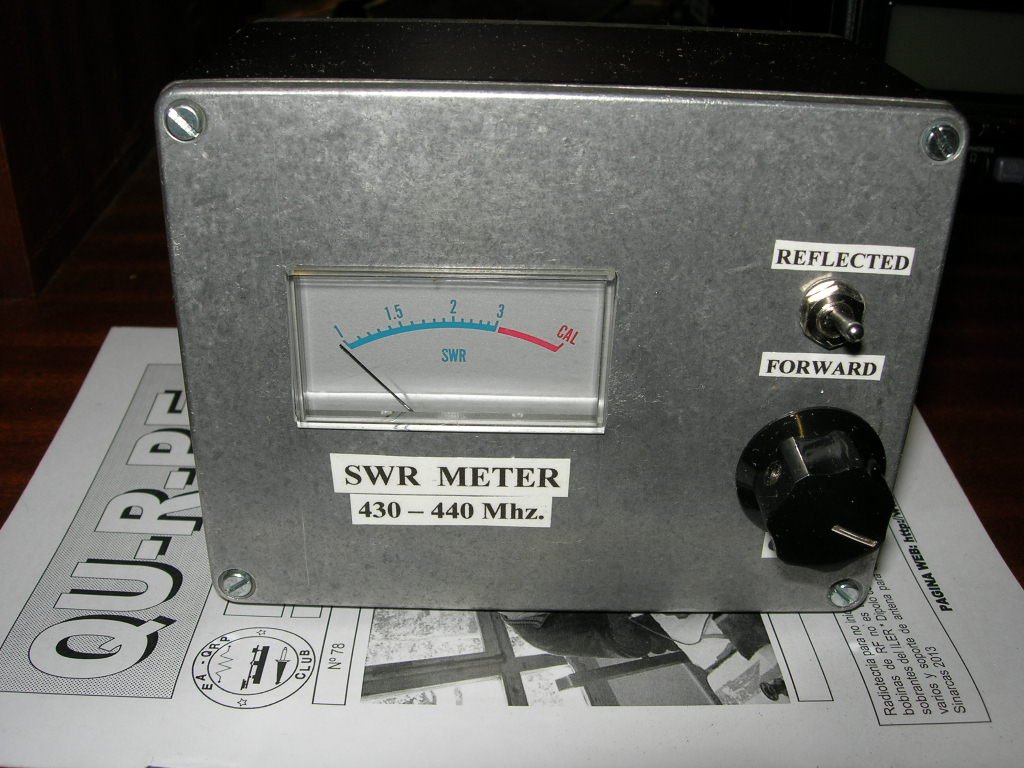

Para la puesta a punto de las antenas, he improvisado éste medidor de ROE. No he tenido ocasión de contrastarlo con uno comercial. A pesar de que la carga ficticia que he usado para comprobarlo, no es la más óptima para ésta frecuencia, parece que me valdrá.

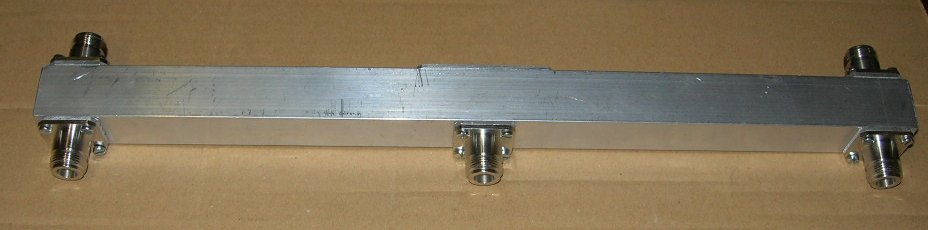

No terminaba de decidirme si adquirir el divisor de potencia comercial o construirlo, al final me he decantado por la segunda opción, ya se verá si funciona.

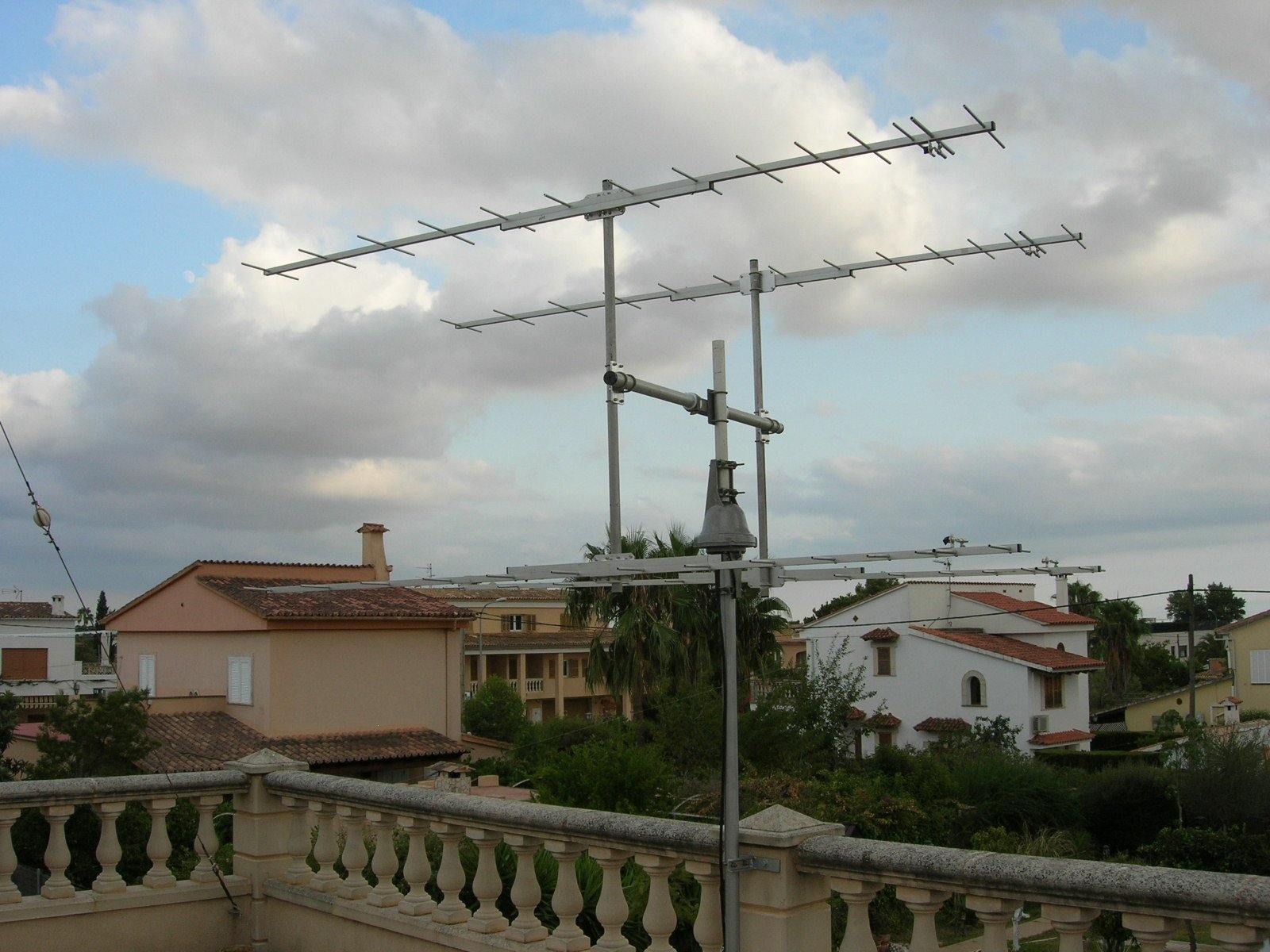

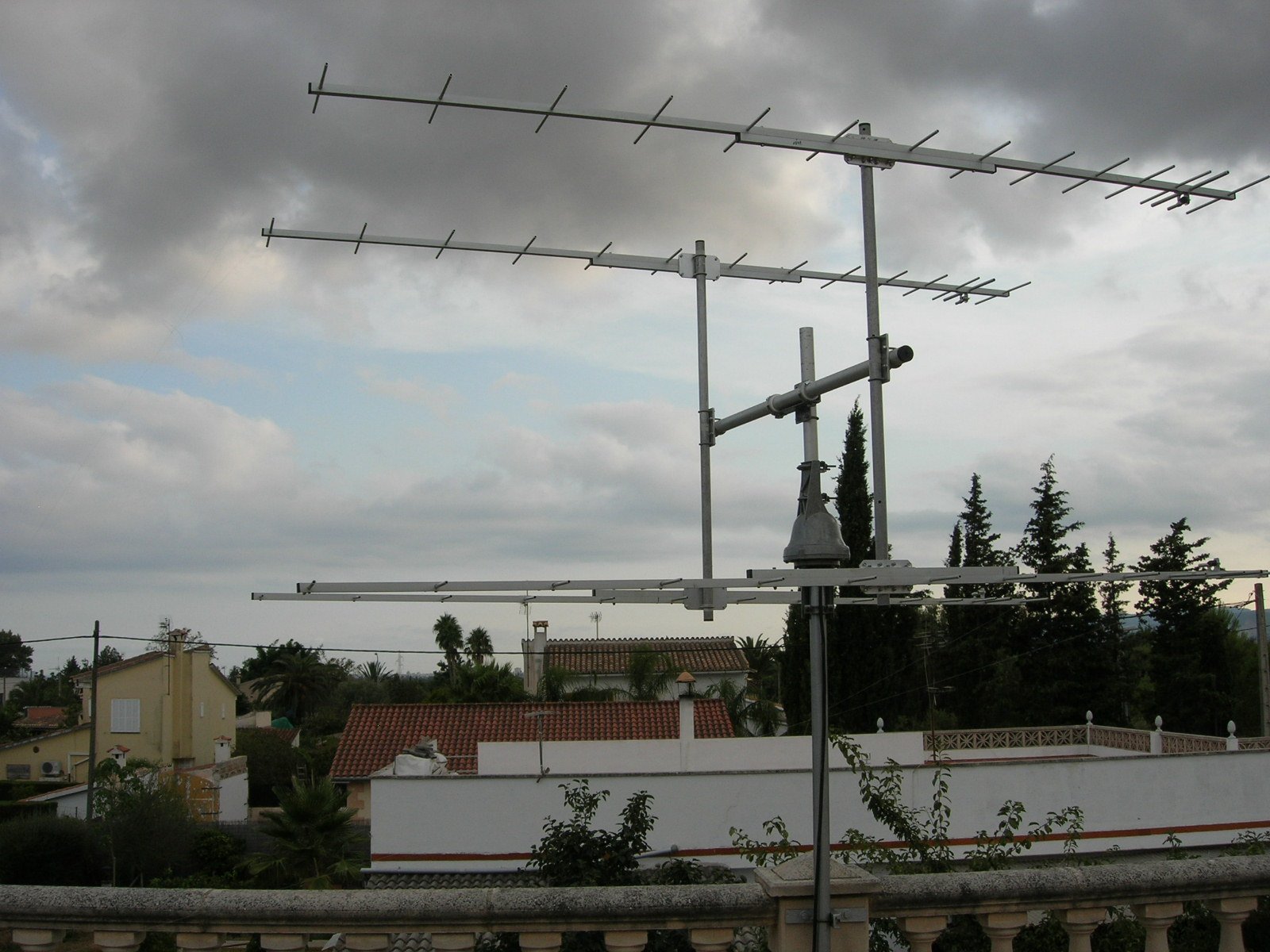

Detalle del conjunto de antenas con tormenta aproximándose.


Video Test Elevación



Prototipo de LNA

Resultado sin previo y con previo . Se trata de la baliza ED6YAE en JM08pv.

Con todos éstos "artefactos" y el 897, estaremos al loro en las salidas o puestas de Selene.

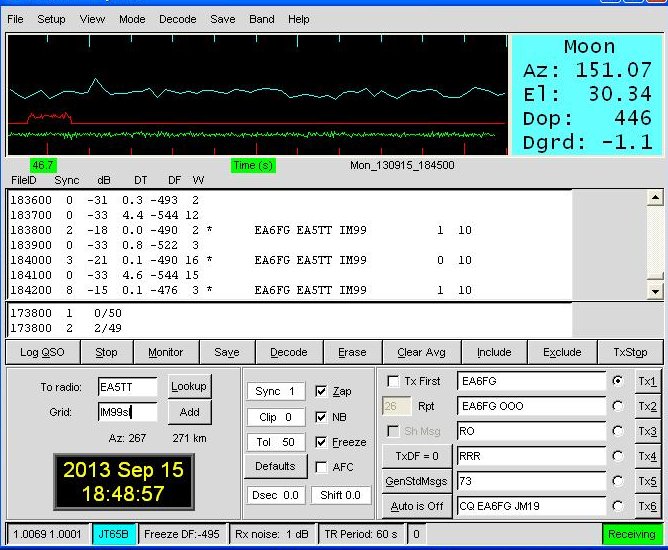

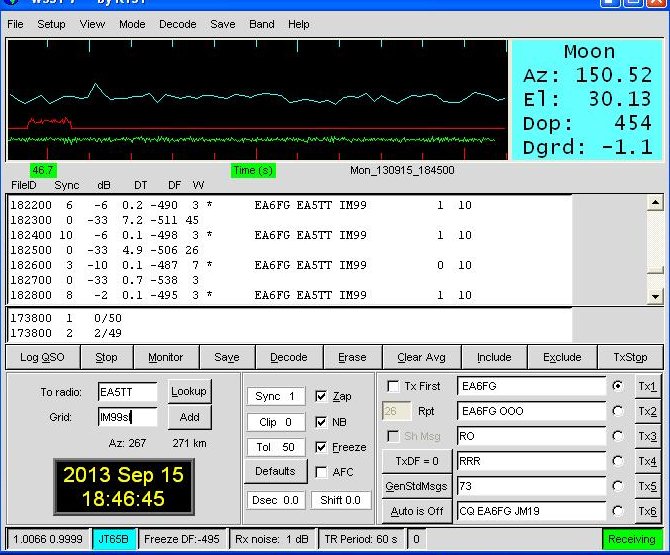

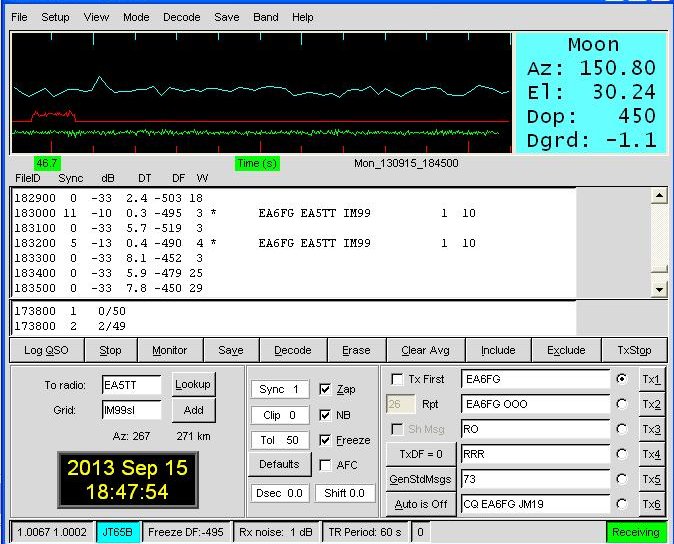

Después de casi dos semanas de estar por las tardes al tanto mirando sitios donde pudiera ver la actividad EME o terrestre en "tiempo real" tuve la frustración de ver que la actividad era nula, por lo que no podía sacar una conclusión del comportamiento de las antenas. Como última alternativa me quedaba solicitar una prueba en alguno de los Chat de V-UHF (Soy reacio a los Chat, debido a que soy torpe con el teclado y más en el idioma de Shakespeare) pero dadas las circunstancias, solicité ayuda en el EA V-U-SHF Chat   encontrando a EA5TT (Manolo) quien amablemente se brindó a a hacer las pruebas pertinentes en CW "Puro y duro", siendo su señal muy buena a pesar de los 270 Km. que nos separan y parte de la Sierra de Tramontana por enmedio y en JT65B. En dichas pruebas, por mi parte sólo se hizo en RX, debido a que llevaba el previo a piñón fijo (Sin conmutación).


Después de un tiempo con éste proyecto en "Stand By" y en vistas de intentar aprovechar el trabajo hecho, he decidido completar la instalación paso a paso.

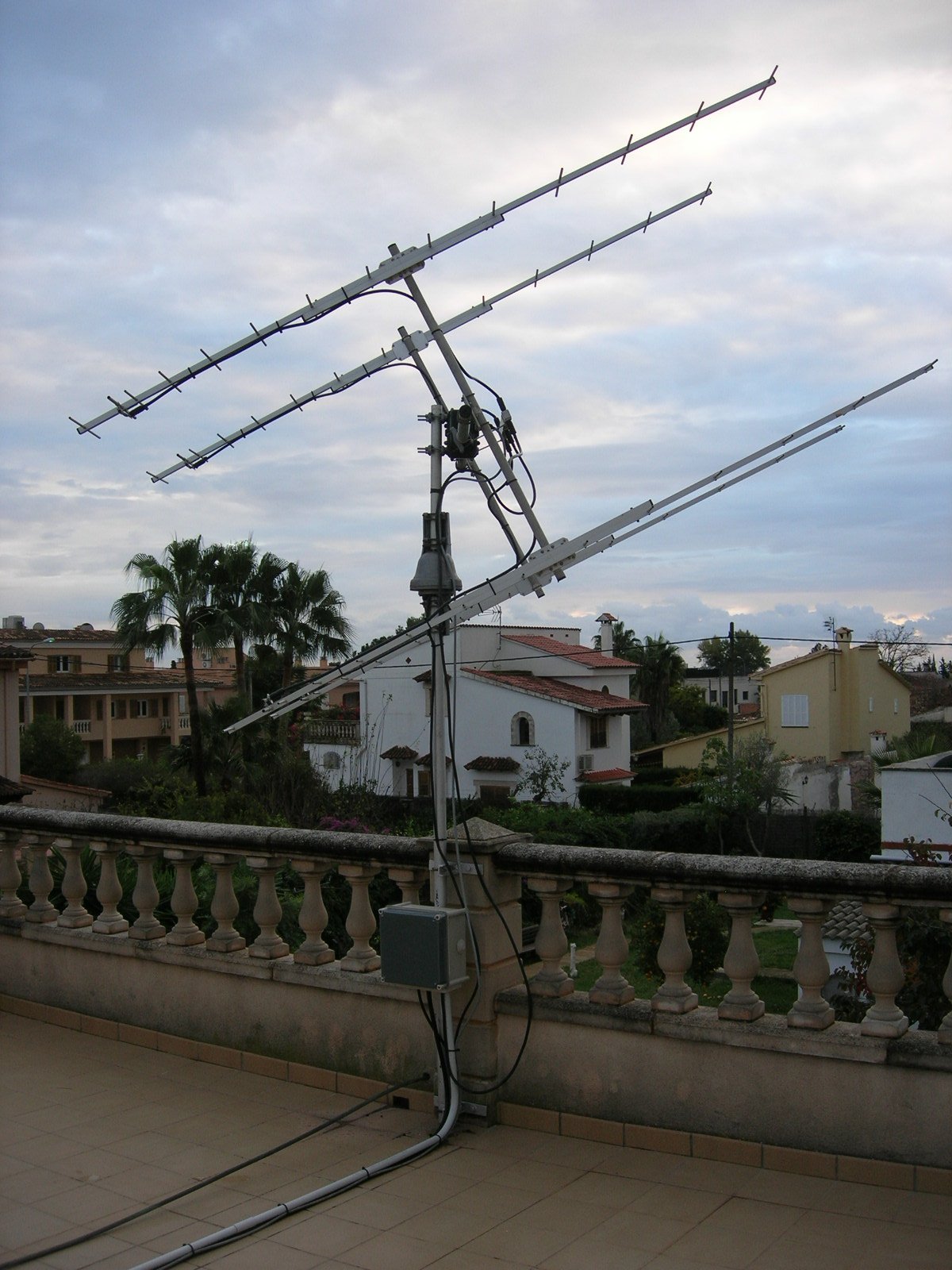

Detalle de la instalación terminada.

En la caja que se ve, están alojados los reles coaxiales y el previo de RX y parten dos líneas coaxiales independientes, una para RX (Ecoflex 10) y la otra para TX (Andrew LDF4-50A) aparte del cableado para control de los reles y previo.
